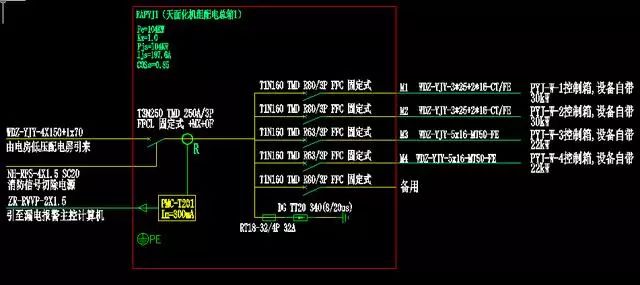

首先，让我们看一下总体计划

红色方框表示a 配电箱，其中包含电气元件、断路器等。

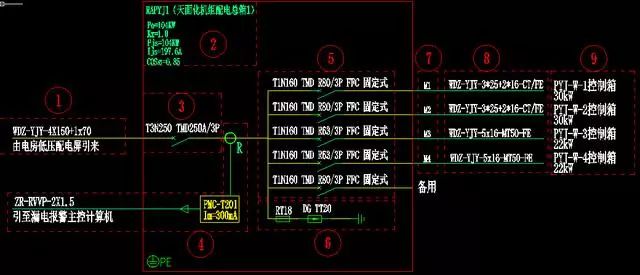

以下是部分解释:

第一部分:这部分是配电箱的输入线，表示电源的来源。

第二部分:这部分是一个配电箱的参数

Pe设备容量，Kx所需系数，Pjs计算容量，Ijs计算电流，cosφ功率因数

第三部分:这部分是主开关

第四部分:这一部分是电气火灾探测

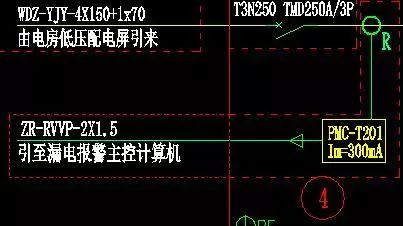

在R圈，电气火灾探测器也称为剩余电流型火灾探测器，用于探测电路中的泄漏电流。它连接到检测模块(图中的PMC)，然后连接到主机。

第五部分:这部分是一个子开关

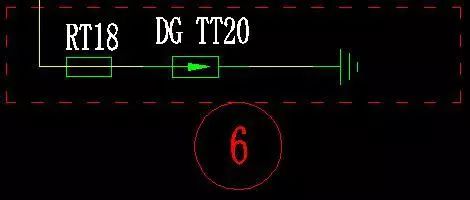

第六部分:RT18保险丝+DG电涌保护和电涌接地。

浪涌的功能简单明了。理解是释放过压。保险丝的作用是保护浪涌损坏引起的故障，防止事故扩大。

第7部分:这部分显示了循环的数量，循环1，循环2，循环3，等等

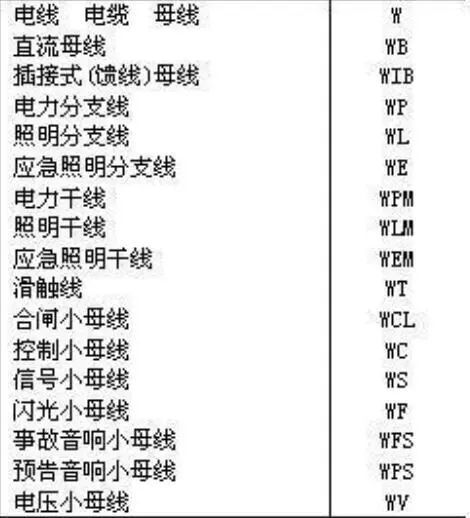

例如，照明分支由WL1、WL2和WL3表示

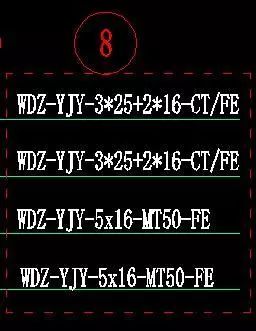

第8部分:该部分说明了用于配电箱引出电路的电线、电线直径和敷设方法。

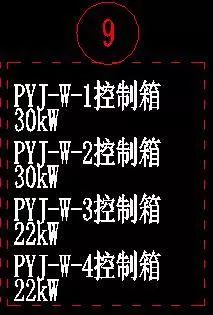

第9部分:这一部分指出要连接的负载和功率
