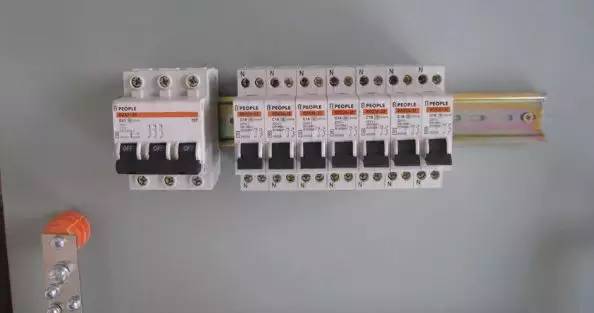

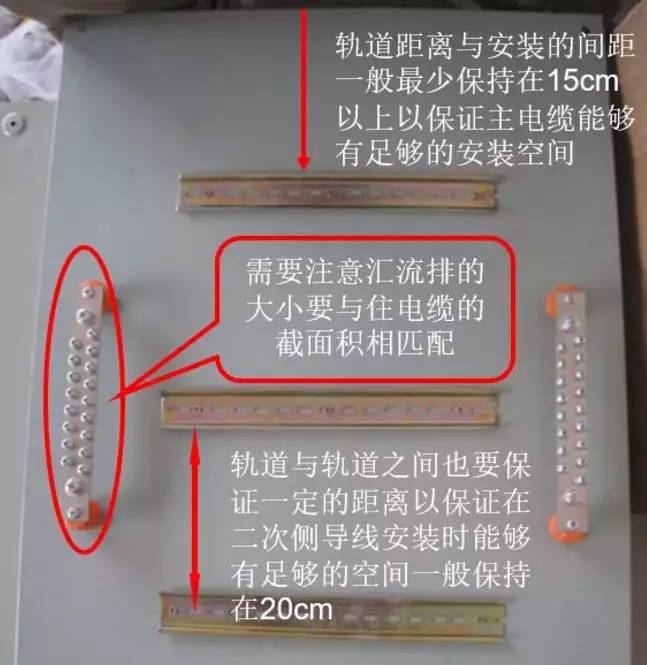

首先，应根据空孔的数量来确定轨道的位置，然后应使用铅笔线为钻孔和安装轨道做准备。

注意:

1.上下轨道与安装板上下边缘之间的间距。

2.轨道之间的间距。

3.选择母线时，必须配备与带电电缆相匹配的母线，尤其是压线孔测试的母线。压线孔很小。安装电线时，只有容易烧坏端子的电线和容易烧坏的电线才能成股安装。

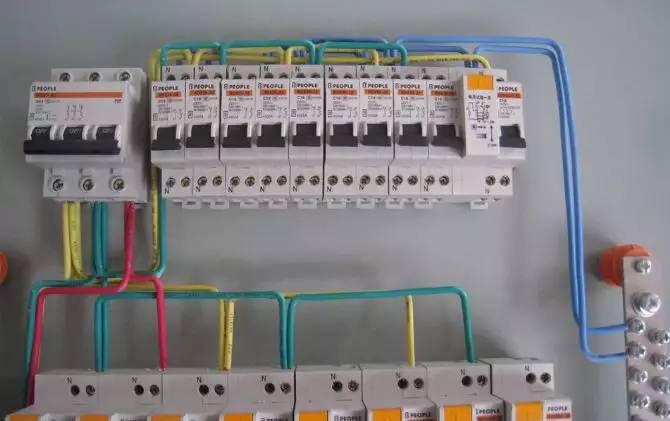

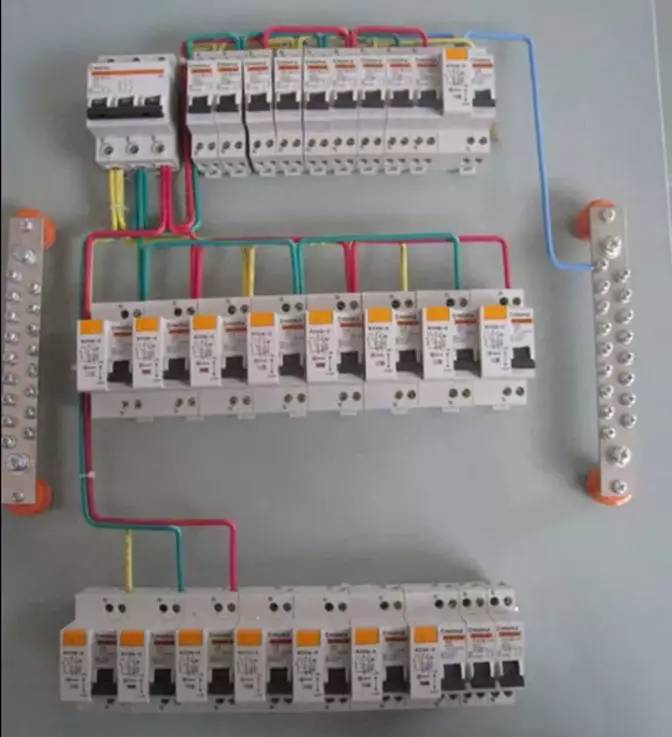

第一漏极开路布线

1.A相是黄色的，B相是绿色的，C相是红色的。

2、照明和插座电路一般采用2.5 mm2导线，每根导线串联的空数不得大于3。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一根开路。

3.主开关各相分配的各导线之间的零线不得共享。例如，由A分配的第一黄色导体连接到两个16A照明开口，并且两个照明开口的初级侧上的零线也从直接连接到零线端子的两个开口的初级侧分配。

4.总的空开口和盒子中的每个空开口之间的接线通常向左，引出线配电箱通常向右。

5.接线盒中的接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯。

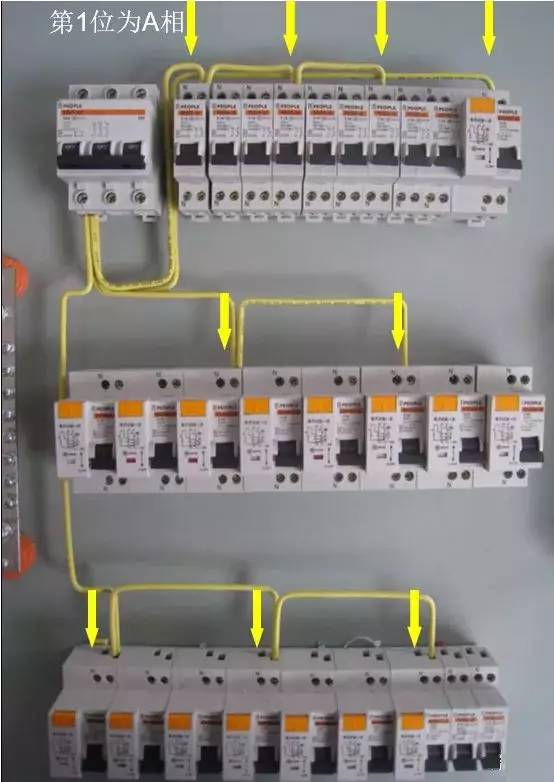

用黄色箭头可以看出，在总分裂控制下的分裂是从第一行开始计数的a相分裂的位置，即1、4、7、10、13、16、19、21、24和27。连接到分流器的相线导体的颜色是黄色。

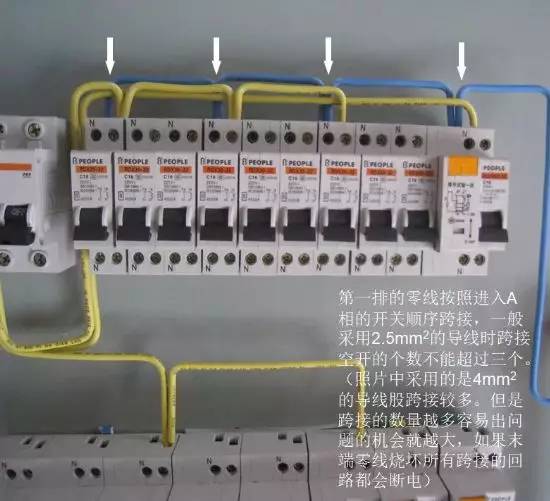

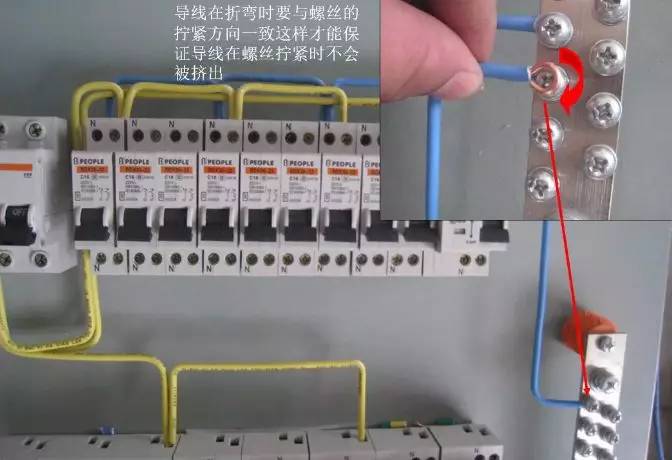

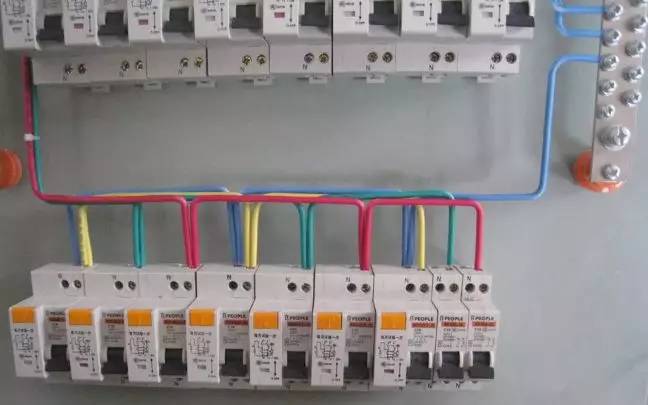

空中性线

1、零线颜色使用蓝色。

2、照明和插座电路一般采用2.5 mm2导线，每根导线串联的空数不得大于3?？盏骰芈芬话悴捎?.5mm2或4.0mm2导线，一根导线配一根开路。

3.不同相位之间的零线不得共享。如果与A相匹配的第一根黄线连接到两个16A照明开口，那么与A相匹配的空的开口零线只能与两个开口相匹配。匹配后，它直接连接到零线端子。

4.总的空开口和盒子中的每个空开口之间的接线通常向左，引出线配电箱通常向右。

5.接线盒中的接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部铜芯。

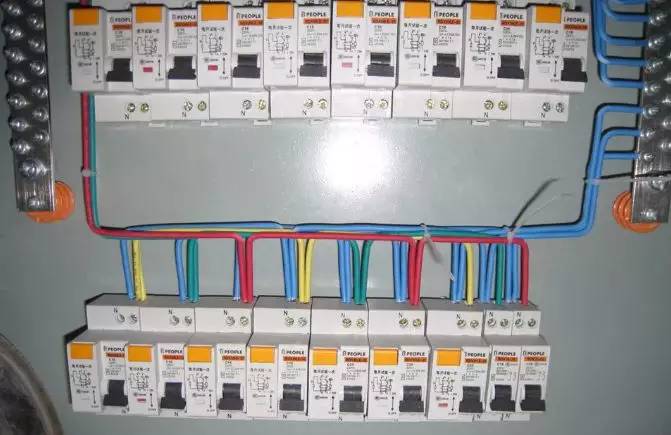

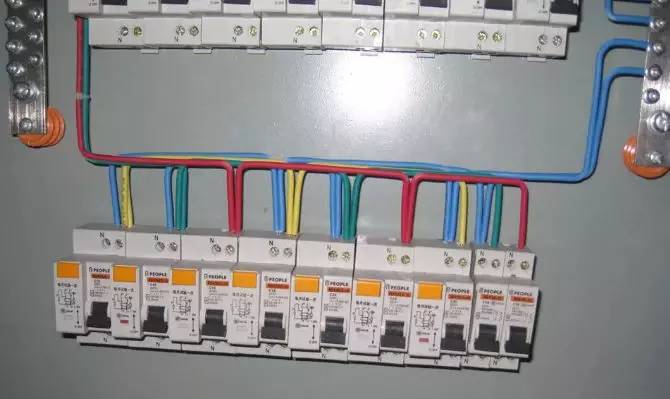

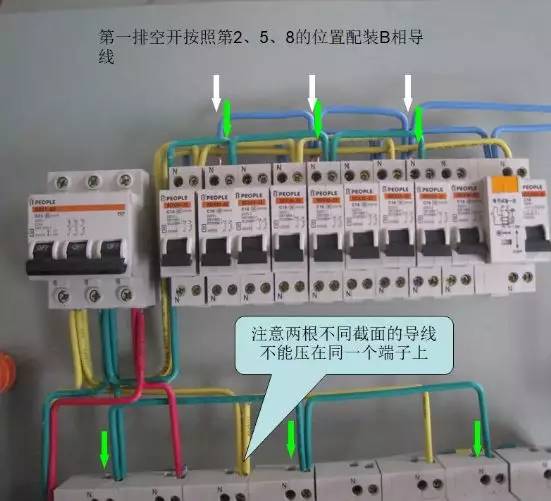

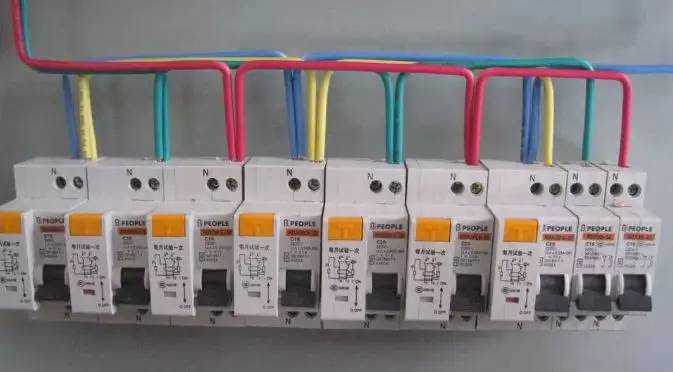

第二漏极开路

1.A相是黄色的，B相是绿色的，C相是红色的。

2、照明和插座电路一般采用2.5 mm2导线，每根导线串联的空数不得大于3?？盏骰芈芬话悴捎?.5mm2或4.0mm2导线，一根导线配一根开路。

3.主开关各相分配的各导线之间的零线不得共享。例如，由A分配的第一黄色导体连接到两个16A照明开口，并且两个照明开口的初级侧上的零线也从直接连接到零线端子的两个开口的初级侧分配。

4.总的空开口和盒子中的每个空开口之间的接线通常向左，引出线配电箱通常向右。

5.接线盒中的接线应平直，无颗粒连接。电线应使用大小合适、间距均匀的塑料扎带捆扎。

6、导线弯曲应一致，不得有死弯，防止损坏导线绝缘和内部。

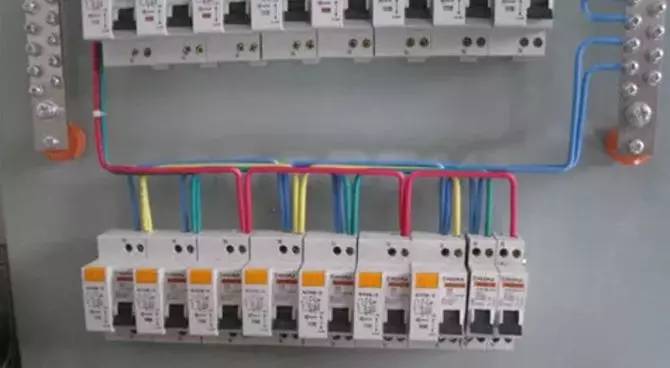

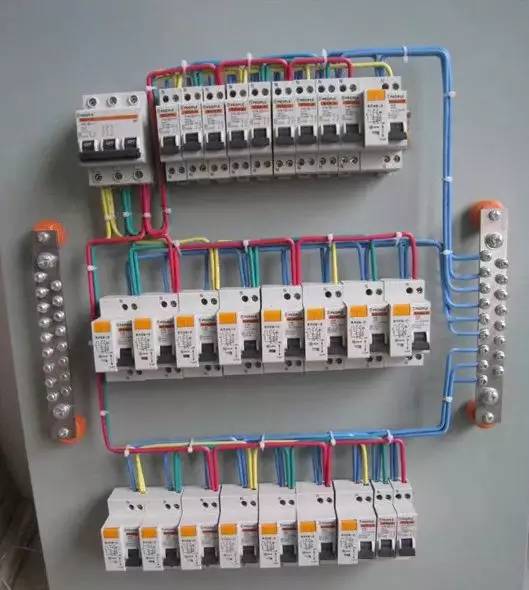

铁丝装订

1.电线应使用塑料扎带捆扎。拉杆的尺寸应合适，间距应均匀，一般为100毫米。必须用钳子切断零件。

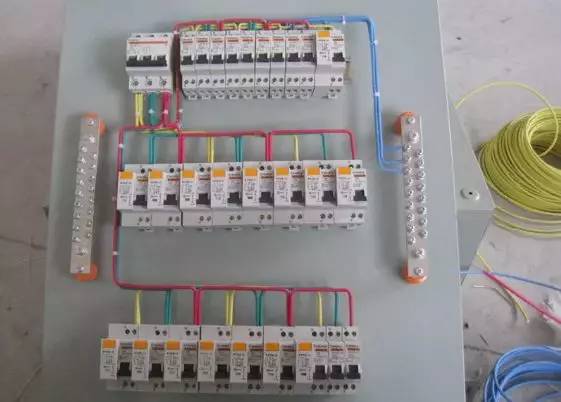

箱体安装在打开位置。

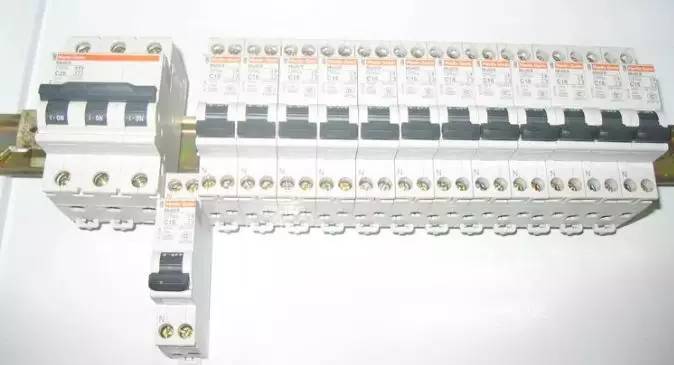

1.在打开位置安装时，首先注意盒盖上方安装孔的位置，确保打开位置在盒盖的预留位置。其次，安装时开关从左到右排列，预留开关位置为一个整体位置。

2.预留位置通常位于配电箱的右侧。在第一排总的空开口和分开的空开口之间，为第一个空开口布线保留完整的整个位置。
