配电箱中零排和接地排的安装位置没有明确规定。正常情况下，零位排一般安装在接地排的左侧，但也有特殊情况，零位排和接地排不能根据安装位置来确定。

在相同的配电箱中，行0和行接地中的连接端子的数量是相同的。

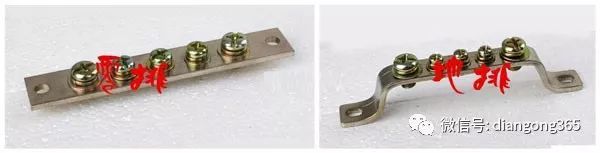

零排为直排，安装时零排两端需连接绝缘子，不能直接接触箱体；接地排的两端向下弯曲一定弧度，安装时直接冲压安装在箱体上。配电箱在小物体上，错误会产生大事故

接线

零行的上端口连接是主交换机下端口的零线。即从零行的下端口画出的线可以被认为是主交换机的下端口的零线分支。所有线都是平行的。

接地排直接连接到配电箱外壳。由于家庭配电箱是一个安装盒，它也可以被视为接地排直接连接到地面。从接地排画出的所有线都可以被认为是接地的。

影响

零线主要为1P断路器(无零线)电路提供零线。配电箱在小物体上，错误会产生大事故

接地排为所有插座电路提供接地。在所有三脚插头中，顶部插头是一种电气接地装置。功率较大的电器通常配备接地装置，以防止内部漏电对用户或电器造成伤害。配电箱在小物体上，错误会产生大事故

接地区别

如果你是一个普通用户，你可以很容易地通过以上内容区分零行和地行。然而，如果你是一个对电略知一二的朋友，你可能会误解接地。

零线和地线都需要接地，但目的不同。

中性线在变压器端接地。中性点接地使其成为中性。在单相电路中，中性点直接连接到接地装置，以获得接地的参考零电位。中性线通常被称为零线。

接地线接地在配电箱以内，主要目的是消除电器上的静电。
