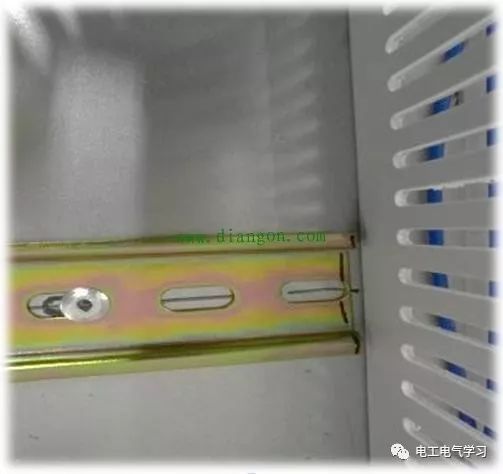

1:拆除配电柜后板，按图纸布置安装线槽和导轨，水平和垂直安装，导轨两端与线槽之间的间隙不大于2MM(线槽内安装紧线扣)。

2:确认组件型号，根据图纸布局排空组件并贴上标签。

3.布线时，强电流和弱电流必须分开以避免干扰(左强在右侧较弱)。

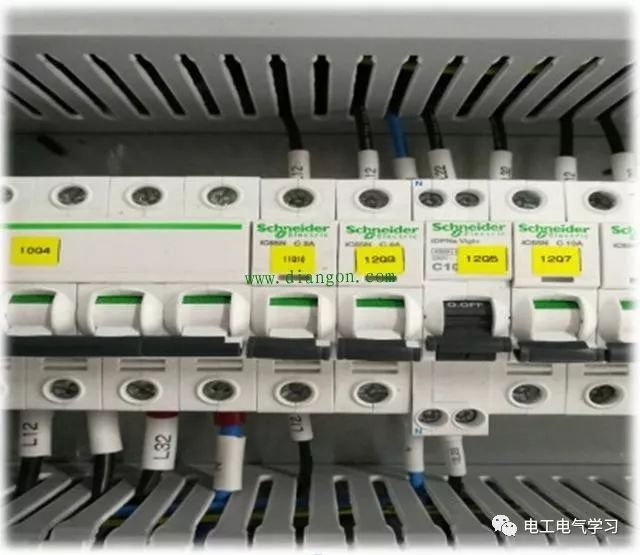

4:数码管的字体大小必须一致(从左到右，从下到上)。

5:压线时必须紧紧压住机头。给部件接线时，根据螺钉顺时针拧紧。拧紧后，用手拉它，检查它是否会脱落。一个连接孔只能连接两根导线。

6:电线的颜色应根据图纸或客户要求使用。如果没有要求，应使用公司标准:(380伏交流电，黄色，绿色，红色，蓝色，聚乙烯，黄色，绿色，220伏火线，黑色，中性，浅蓝色，24伏+棕色，0v，深蓝色)

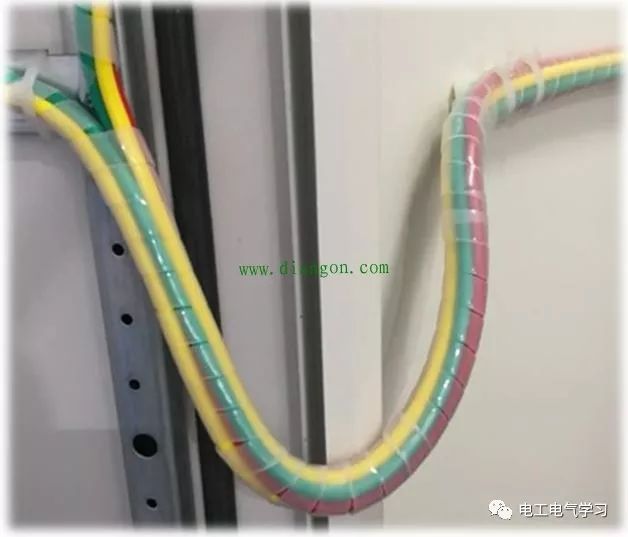

7:检查接线且无错误后，安装配电柜。配线通过门时，应预留弧度，并设置缠绕管保护。

8:配电柜接线完成后，及时清理机柜内的垃圾和杂物。

9:外围人员收到图纸后，首先确定传感器的位置和走向，并根据现场位置布置线槽或扎带扣。扎带扣应安装在线槽中。

10:安装固定传感器，并正确设置数码管。在有气管的地方沿着气管走，在没有气管的地方抓住固定件。不要悬在空中

11:布线时尽量将电线拉直，不要交叉。应安装保护盖进行穿孔，有线槽的地方应使用线槽，应使用不带线槽的波纹管或缠绕带。

12:对于按钮盒和人机界面或其他需要接线的部件，如果材料没有到达，可以先将电线放在适当的位置，并预留足够的长度和穿上数码管。

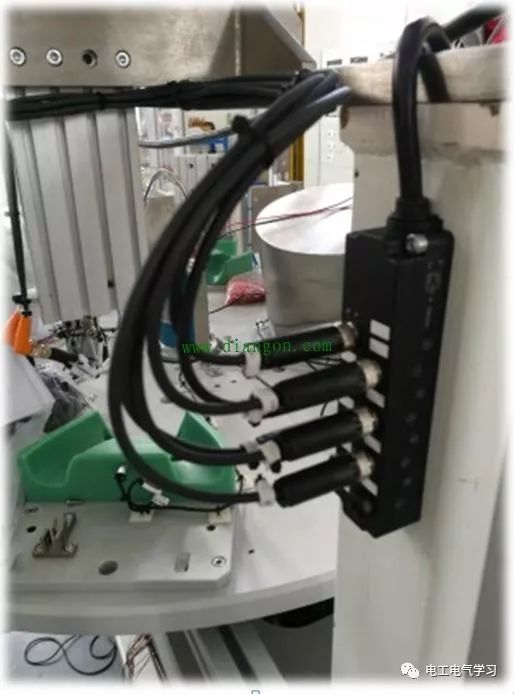

13:根据现场位置合理安装轮毂，尽量使轮毂成为必要。

14:当外线进入机柜时，强电和弱电应分开，并留有适当的长度。

15:保持路线美观、优雅、安全、无干扰。

16:通电前，必须用万用表检查电路，确保通电前没有错误线路。

17.保持工作环境整洁，创造安全舒适的工作环境。
