配电箱接线图说明详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

我们离不开电，需要使用照明和娱乐，配电设施是用电中不可缺少的一部分。配电箱接线是成套设备制造商电工的重要工作之一。布线过程应使配电箱的内部布线看起来整洁清晰，许多人不理解配电箱的布线图。

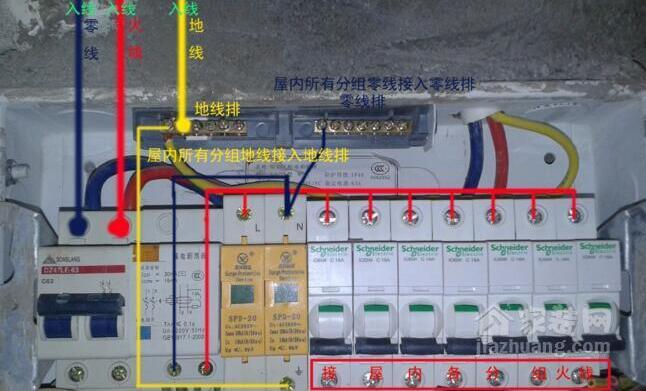

首先，配电箱接线图

当我们连接配电箱电线时，我们应该清楚地看到室内配电箱接线图的设计，并且不要混淆零线和火线。如果两者连接不正确，将不会产生电力。至于如何区分两者，不要搞错了。我们可以看看施耐德漏电开关，它通常是有标记的。如果字母N是零线，那么它意味着零线。

配电箱的应用范围不同，那么布线方法也不同，室内配电箱的布线图相对简单，一般物理人都能理解，如果是建筑或电厂等场所室内配电箱的布线图，那就更专业了，不是一般人不理解。

如果你安装室内配电箱，你需要购买一条输入线路，选择一条四平方米的线路几乎是一样的。将漏电开关的火线连接到家用的主开关上，然后将火线连接到每个房间的开关上，因为零线是公共的，所以只需分开到每个房间。

二。配电箱安装方法

配电箱有两种类型的箱体安装:明式和暗式。然而，为了美观，在大多数家庭中有更多的黑暗面配电箱:

1、暗装配电箱，配电箱预埋在墙内安装，砌墙时预留孔洞的长度和宽度应比配电箱大20mm左右，预留深度为配电箱厚度加上孔洞墙面抹灰的厚度。

2.当开口安装配电箱安装在墙上时，应使用开口螺栓(膨胀螺栓)固定。螺栓长度一般是埋置深度(75 ~ 150毫米)、箱底板厚度、螺母和垫圈厚度加上大约5毫米的“头部余量”的总和

配电箱接线图将在今天解释。一般来说配电箱接线需要专业电工来操作，因为他们不仅专业，而且还有专业的防护措施和设备。

更多选型规格报价定制等问题可及时联系厂家，以上就是配电箱接线图说明全部内容。
