01

配电柜型号

配电柜型号有很多，通常不同的制造商有他们自己的型号。

国内型号有MLS、GCS、GCK GGD等。；

国外制造商ABB包括:MD190、MNS、ArTu、Blokset、8PT等。

通用标准型号是GB7251.1

02

配电柜型号标签

首先位:开路低电压开关柜，闭合低电压开关柜

第二名:固相萃取，固相萃取，混合萃取。

第三名:l(或D)-电源，K-控制，S-森源电气系统

GGD更便宜，GCS和GCK更经济。

示例:GGD/M/J①②③

g-交流低电压配电柜

电气部件的固定安装和布线

d-电气柜

m面板操作

静电电容器

①-设计序列号:1。断裂能力为15kA；2.断裂能力为30kA；3.断裂能力为50kA

(2)-主电路方案代码

(3)-辅助电路方案代码

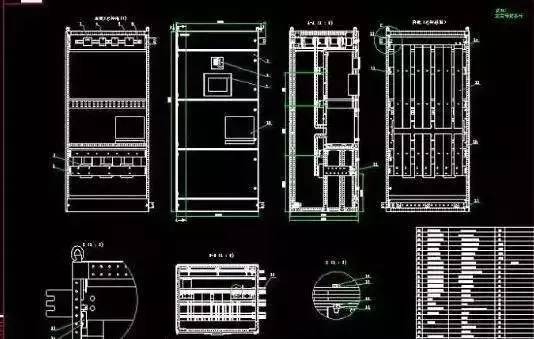

配电柜图纸细节

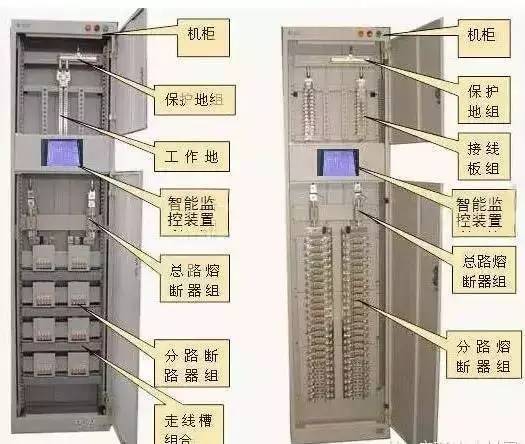

配电柜

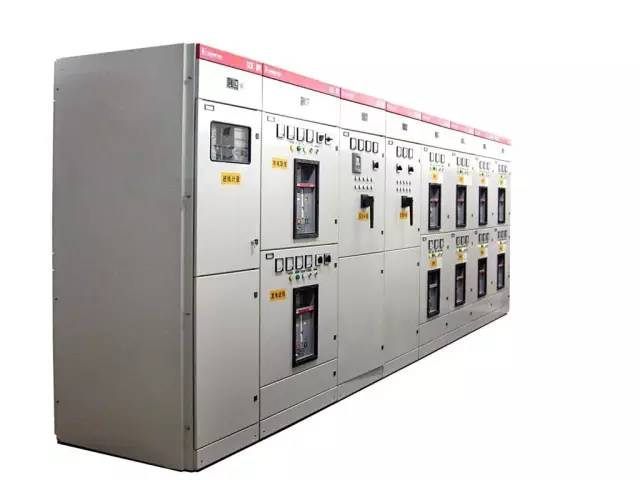

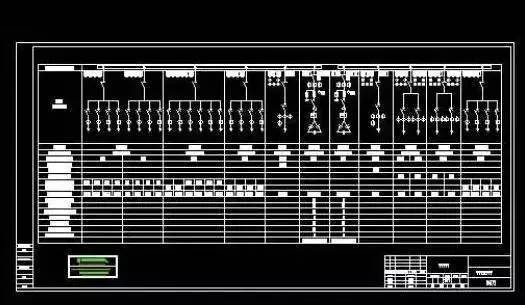

低电压配电柜一次系统图

当我们看到一个以上的家庭平时用电，他们中的大多数是从a 配电柜发来的。一个简单的接线图是这样的。

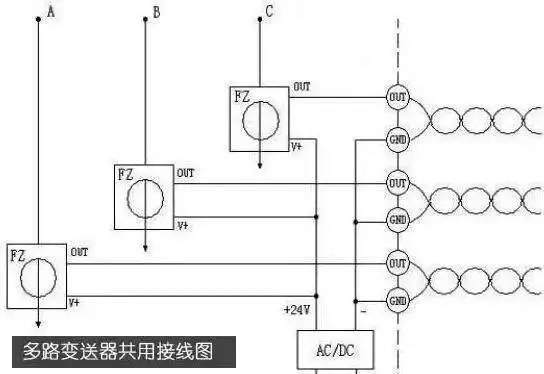

智能配电柜绘图

2.配电板的电路图分为一级原理图和二级原理图:一级原理图为一级电路原理图，二级原理图为控制电路原理图。

03

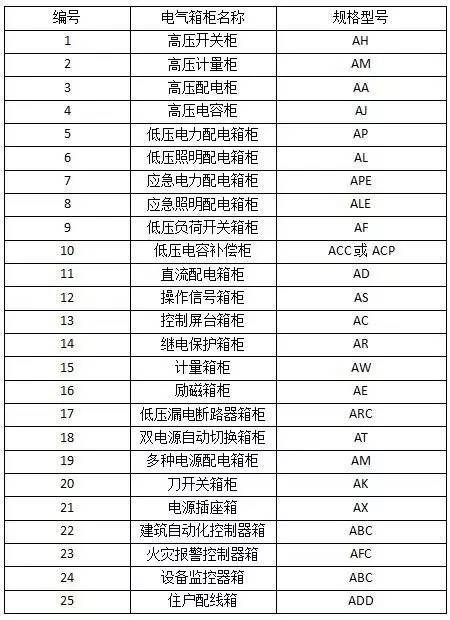

配电箱机柜标识

GCK，GCS，MNS是低压萃取开关柜；

GGD，GDH、PGL固定在低电压开关柜；

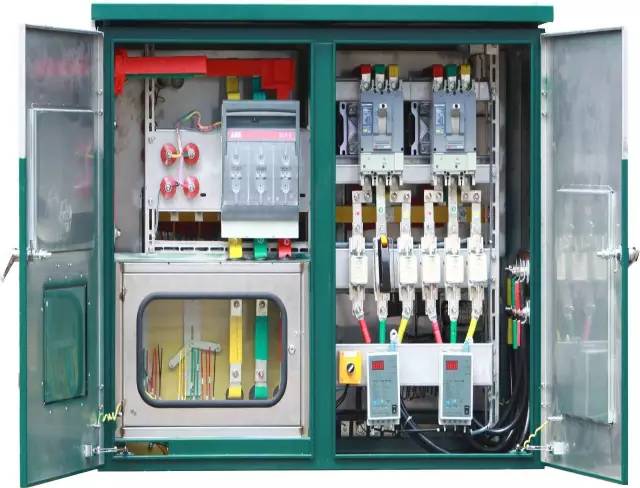

XZW合成配电箱；ZBW盒变电站；

XL，GXL低压配电柜，施工现场箱；

JXF电器控制箱；

PZ20、PZ30系列终端照明配电箱；

XDD计量箱。

PXT (R) K-□/□-□/□-□/□/□-□/IP □系列规格型号解释:

(1)PXT开包配电箱，暗包加(R)

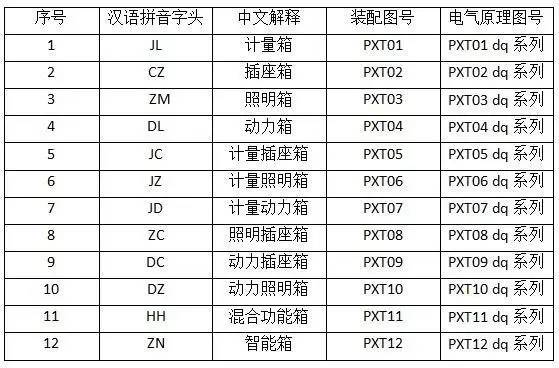

(2)K是表1所示的串联接线方法。

(3)□/□额定电流/额定短期耐受电流容量:以数字表示，250/10:额定电流250A/额定短期耐受电流容量10kA，可根据客户要求降低。

(4)□/□输入线型:□/1单相输入；□/3三相输入；1/3表示混合输入

(5)□×□出口电路:单相电路×三相电路、6×3单相6电路、三相3电路

(6)□/ □主开关类型/保护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30
