临时用电是临时变电站中使用的电力设备，施工时需要用电。从每层配电箱分支到每个用电地点。

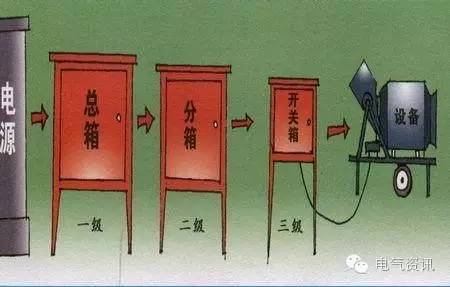

配电箱分为三个级别:级别1 配电箱，级别2 配电箱，级别3 配电箱。

1级配电箱指从变压器引入三相电源、接地线和零线。

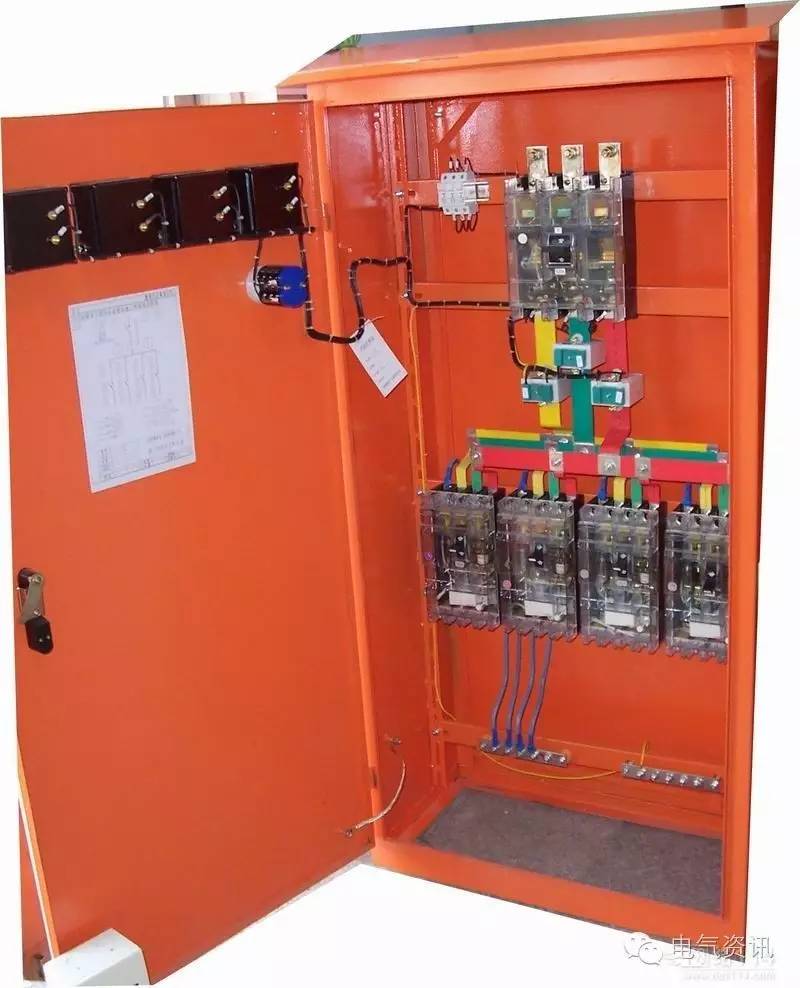

一级配电箱:施工用电配电柜作为施工现场施工用电，是针对施工现场的特殊情况专门设计的，符合建设部门的相关施工用电标准。整套产品可形成完整的建筑用电三级?；は低?，达到一机一闸一保护的目的，非常适合各种标准项目。一级柜设有下入口和下出口，前门打开，主母线由铜排连接，接触良好，内部设有计量系统，安全美观，防雨箱盖适合野外作业。

2级配电箱是从1级配电箱电源线到临时用电

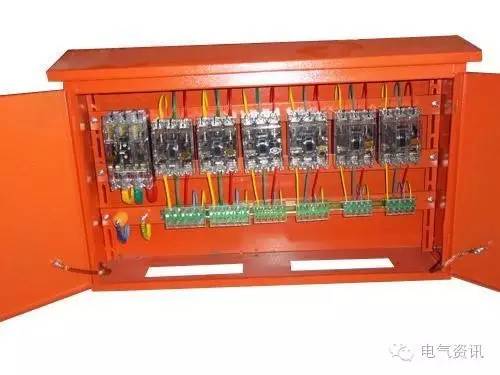

适用于施工现场用电。它是专门为施工现场的特殊情况而设计的。符合建设部相关施工用电标准。整套产品可形成完整的建筑用电三级?；は低常迪忠换徽⒁槐；さ哪勘辍６蜗渖杓朴心谕饷牛獠颗缤克芰?。它既安全又漂亮。防雨箱盖适合野外作业。

二级配电箱距离地面1.5M

主开关60a-dz463 100a

照明开关16a-dz46316a两相漏电开关

空调1.5p-20a-dz46320a两相漏电开关

电热水器8000瓦+洗衣机-DZ46360A两相漏电开关(因为没有40A开关，只有32A)

插座开关16A-DZ46316A

主要电器是冰箱、电磁炉和微波炉

空调开关需要更换，主开关也需要更换。

主开关不需要漏电。分支开关有较好的漏电?；?。因为人体通过30mA使用致命的危险。漏电开关的工作电流为130毫安。

目前，该市的配电线路一般为4平方米，其中6平方米已投入使用。较好更换2.5平方米

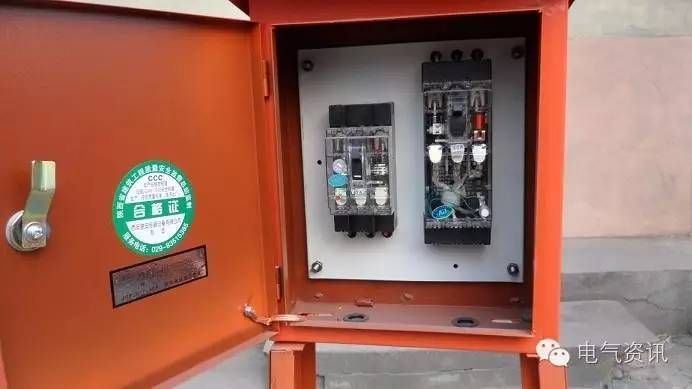

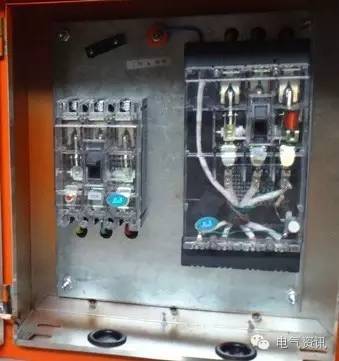

3级配电箱是电气设备本身的控制柜。

三级配电:即总下配电箱子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子子“二级?；ぁ敝饕覆扇÷┑绫；ご胧?。除了在较终开关箱中安装漏电保护器外，一级漏电?；て饔Π沧霸谏喜闩涞缦浠蜃芗婆涞缦浯?，一般形成两级?；ぁ！耙换徽⒁宦┮幌湟凰钡脑蚪雇豢氐缙髦苯涌刂屏礁龌蛄礁鲆陨系牡缙璞?包括插座)。

以下是配电箱的接线图

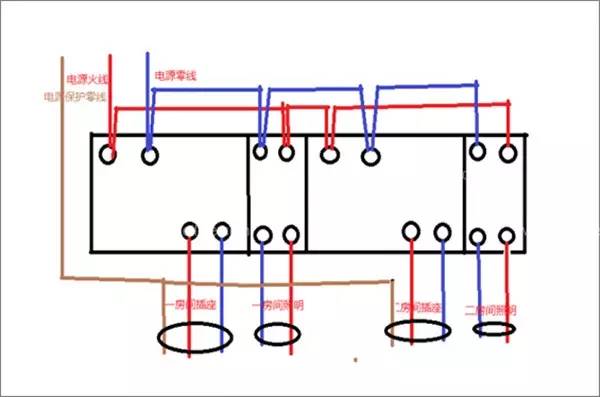

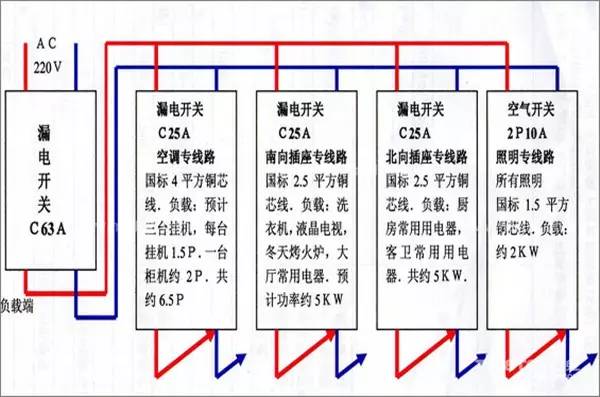

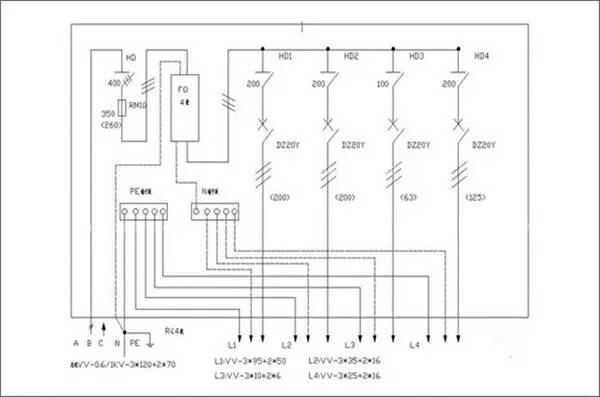

一、系列配电箱接线图

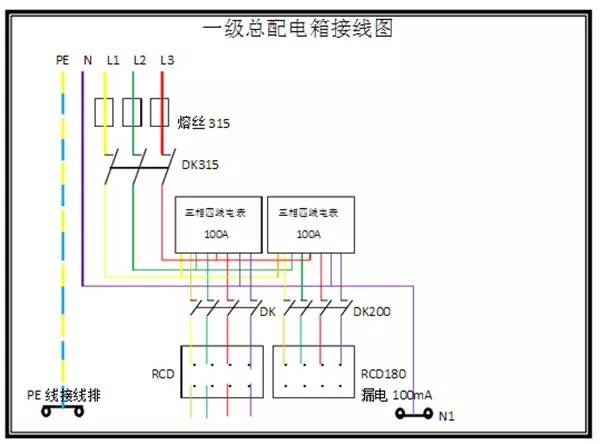

第二，1级配电箱接线图

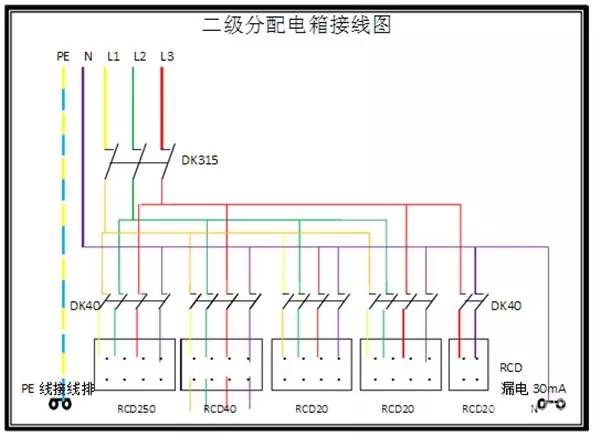

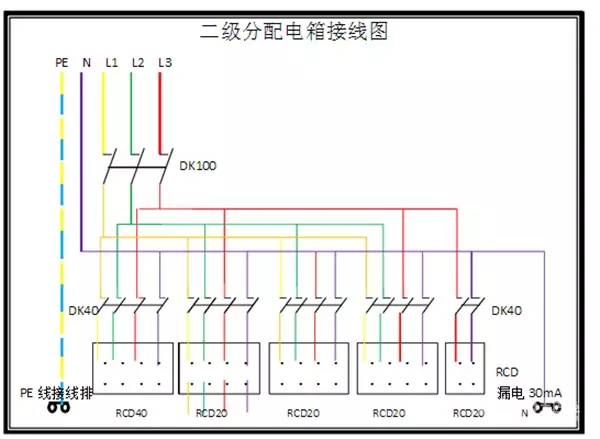

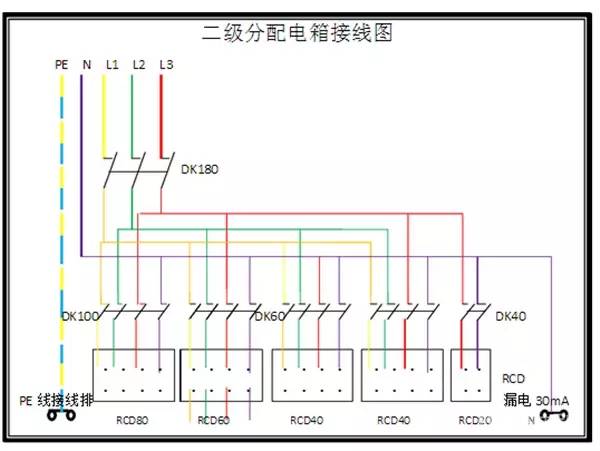

三级和二级配电箱接线图
