什么是主要系统？

一次系统是指由发电机、输电线路、变压器、断路器和其他发电、输电、变配电设备组成的系统。一次系统是供电系统的主体，是电力负荷的载体。高压或大电流是一次系统的主要特征。一次系统结构方案、电缆和电气设备的正确选择和正确施工是保证供电系统正常运行的基础。

主系统图中包含哪些电气部件？

主要系统图主要包括:变压器、断路器、闸刀开关(隔离开关)、负载开关、保险丝、交流接触器、热继电器等。以及电流互感器、电压互感器、电抗器、电容器、传感器、避雷器、母线、电力电缆等。

主系统图中常见的开关柜是什么？

公共开关柜是:

高压开关柜(6KV、10KV、24KV、35KV)中央柜、环网柜、六氟化硫开关柜、充气开关柜等。

低压开关柜，主要是GGD和抽屉柜(GCK，GCS，MNS)

箱变电站，高压柜变压器+低压开关柜组合

由高压环网柜封闭的电缆分支盒(启闭室)放置在室外，并带有外壳。

小三箱(商务语言)，控制箱，照明箱，电源箱，集成箱(日本橱柜)等。

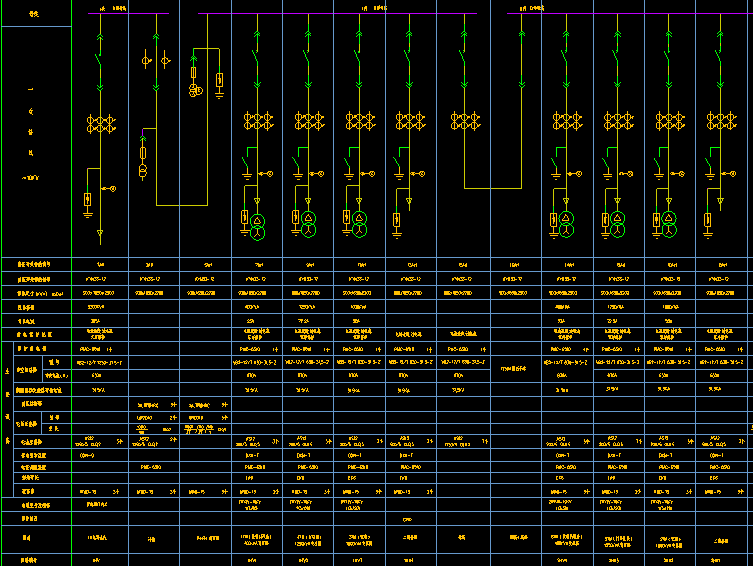

在主系统图中，如何区分高压开关柜和低压开关柜呢？

根据额定电压等级

1看图片名称。一般来说，每张图片都有一个图片名称，清楚地表明它是低压配电系统、10KV配电系统还是35KV配电系统。

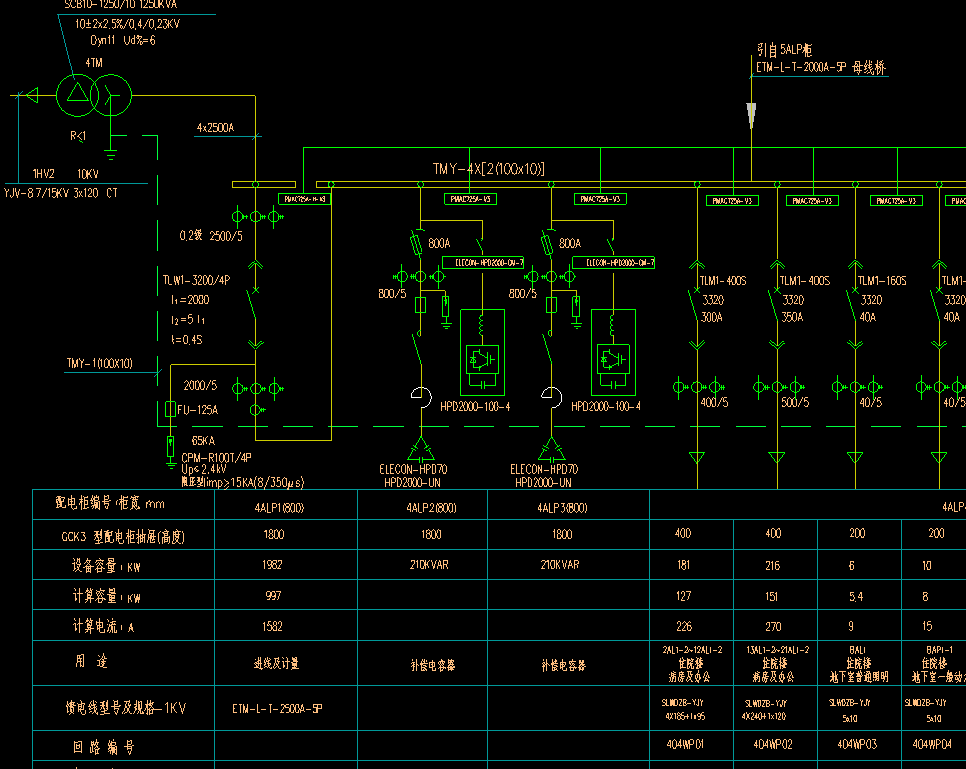

2查看总线的额定电压。配电柜母线一般标有母线的额定电压，或标有变压器10/0.4低压侧作为进线等。

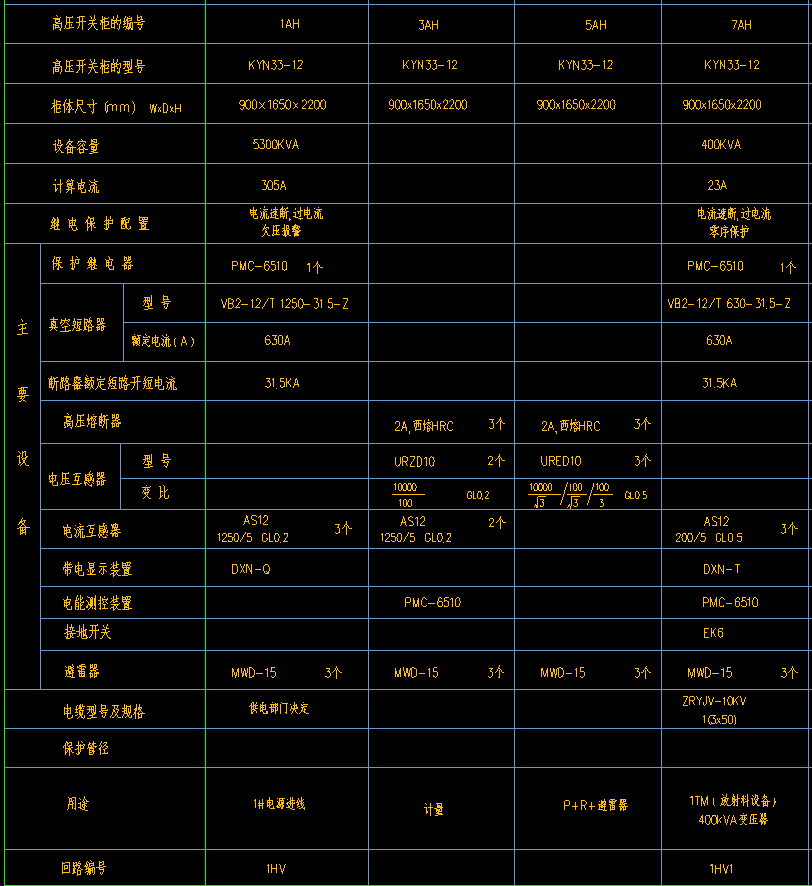

3见配电柜型号，系统图纸将明确标注开关柜型号，熟悉的常见开关柜型号可以区分

4根据传感器和实时显示组合的识别，基本上所有高电压开关柜都必须配备传感器和实时显示的组合

由于时间关系，我想先谈谈一些基础知识。我将在下面的段落中详细解释如何阅读地图。这篇文章来自SohuNo。作者:吴成电子微信号。未经同意，严禁复制。
