开关柜中双母线连接的原理、优缺点详细资料由专业的低压开关柜、低压配电柜、低压配电箱报价厂家为您提供。

开关柜总线连接模式除了单总线配置，另一种连接模式是双总线连接。由于它的优点和缺点，它被广泛应用于大容量变电站和220伏以上的线路。今天，制造商将重点关注双母线连接的原理、优点和缺点。

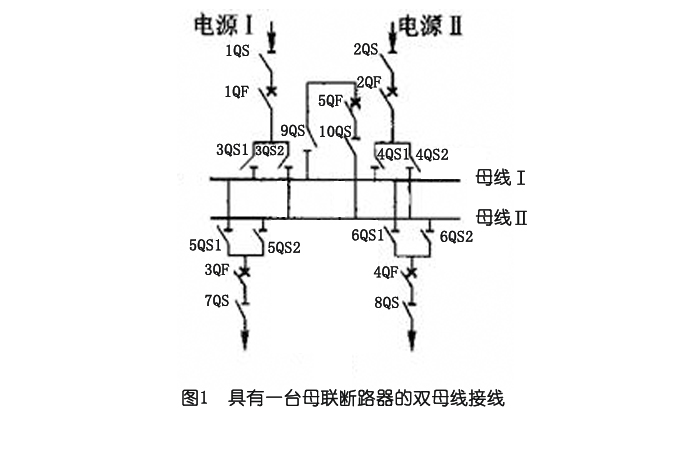

如图1所示，有一个带有母联断路器的双母线连接。在图中，有两条并行排列的总线，分别标有“I”和“ii”。5QF是连接总线一和二的断路器，称为“总线耦合器”。母联断路器两侧有一套隔离开关，即图1中的9QS和10QS。

在中的双总线连接模式下，一组隔离开关安装在每条进线和出线以及两条回路线之间。例如，图1中的线路电源I分别通过3QS1和3QS2连接到总线I和总线ii。当开关柜处于正常运行时，两组隔离开关中只有一组处于闭合状态，另一组隔离开关处于断开状态。在图1中的电源I中，如果隔离开关3QS1处于接通状态3QS2处于断开状态，则线路电源I连接到总线I用于操作，而总线ii处于待机状态。

双母线的优点:

1.两条母线可以一条接一条地备用。当工作母线需要检修时，可使用母线断路器5QF将工作母线上的所有负荷切换到备用母线，以免中断供电。

2.开关柜当任何一组母线的隔离开关需要检修时，只需断开该隔离开关所属的一个电路和与该隔离开关相连的母线，其他电路可通过另一组母线继续运行。变电站不会导致所有断电。

3.开关柜工作母线在运行中发生故障时，可以通过备用母线快速恢复整个配电线路的供电。

4.如果开关柜中的任何进线和出线断路器因某种原因被拒绝操作或不允许操作，母线接触式断路器可用于替代断路器的断电操作。

双总线连接的缺点:

对于开关柜使用双母线连接的缺点是增加了母线隔离开关的数量，增加了变电站的占地面积，从而增加了基本建设投资。此外，双母线接线方式操作复杂，容易因误操作造成重大事故。因此，工厂和企业很少使用变电站。一般来说，大容量工厂和企业使用更多变电站。

更多选型规格报价定制等问题可及时联系厂家，以上就是开关柜中双母线连接的原理、优缺点全部内容。
