结构组成

它主要由柜体、高压真空断路器、储能机构、小车、接地刀闸和综合保护器组成。

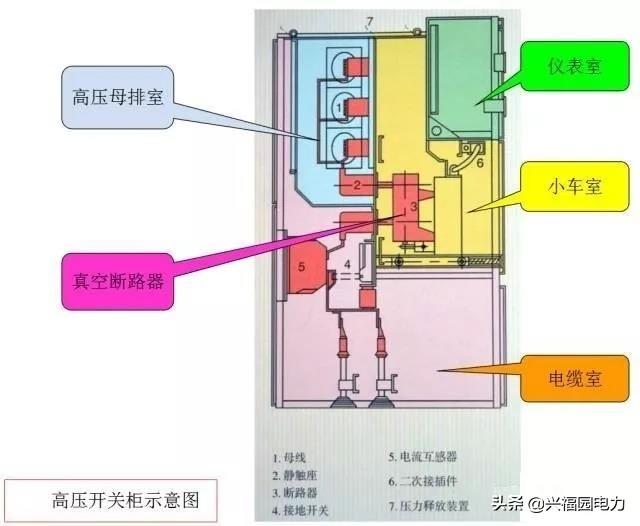

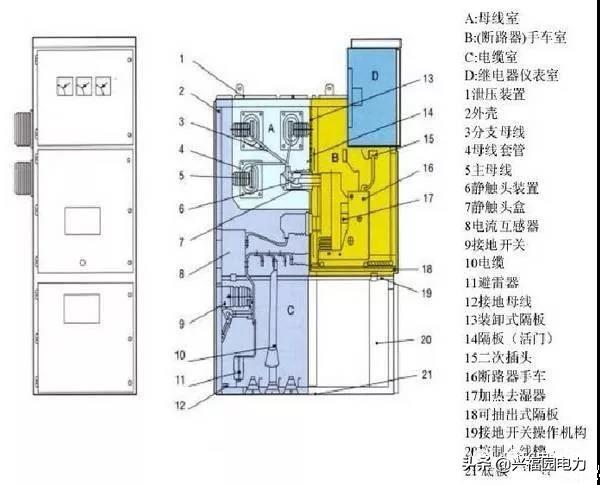

高电压开关柜内部结构

(1)柜体

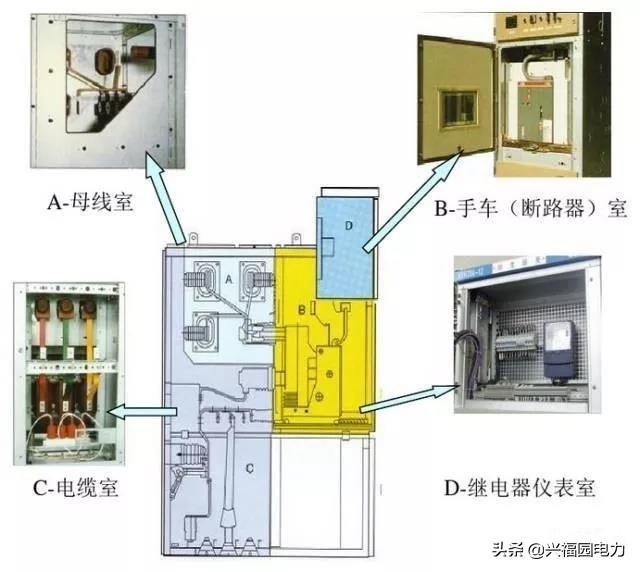

由铁板压制而成，是一个封闭的结构，设有仪表室、电车室、电缆室、母线室等。每个房间都用铁板隔开。仪器室配有综合保护器、电流表、电压表等装置。无轨电车室配有一辆电车和一个高压真空断路器。三相母线安装在母线室内；电缆室用于电力电缆的外部连接。

(2)高压真空断路器

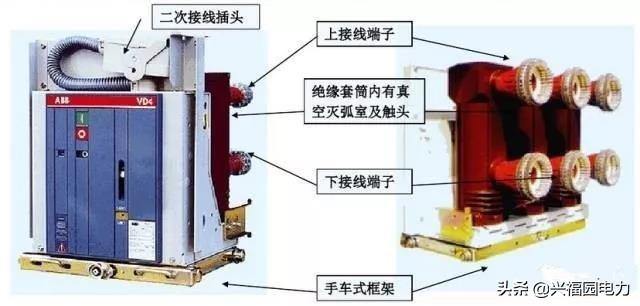

所谓的高压真空断路器是将其主触头安装在一个密封的真空室中。当触点打开和关闭时，它的电弧没有气体来支持燃烧，所以它不会烧坏，并且耐用。同时，它以绝缘材料为基础来提高真空开关的绝缘性能，所以被称为高压真空断路器。

(3)台车机构

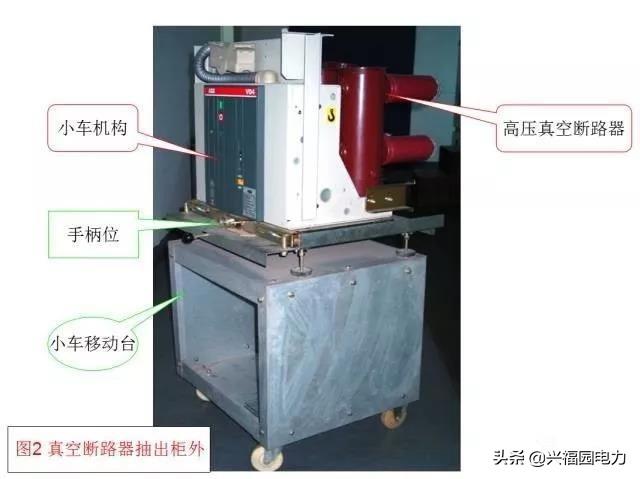

高压真空断路器安装在小车上，并随小车移动。顺时针摇动手柄时，小车进入机柜，并携带真空断路器插入高压电路。逆时针摇动手柄时，小车退出机柜，驱动真空断路器拉出高压电路。

④能量储存机制

一个小马达驱动弹簧储存能量，弹簧释放动能关闭真空断路器。

⑤接地闸刀开关

这是一个作用于安全联锁的闸刀开关。只有当接地刀闸关闭时，高压柜门才能打开。否则，当接地刀闸未合上时，高压柜门无法打开，起到安全联锁?；ぷ饔?。

⑥综合保护器

本发明涉及一种微机?；て?，由微处理器、显示屏、按键和外围电路组成。用于替代原有的过流、过压、时间等继电?；さ缏?。输入信号:电流互感器、电压互感器、零序电流互感器、开关量等信号；键盘可用于设置电流值、电压值、快速断开时间和开始时间等数据。显示屏可显示实时数据，并参与控制执行?；ざ?。

形式分类

(1)根据机柜结构，可分为金属封闭间隔式开关柜、金属封闭铠装式开关柜和金属封闭箱式固定式开关柜。

(2)根据主接线形式开关柜，可分为桥接线开关柜，单母线开关柜，双母线开关柜，单母线段开关柜，双母线带旁路母线开关柜和单母线带旁路母线段开关柜。

(3)根据断路器手车的安装位置，可分为落地式开关柜和中间式开关柜。

(4)根据断路器的安装方式，可分为固定式开关柜和移动式(手车式)开关柜两种。

⑤根据内绝缘介质开关柜的不同，可分为空气绝缘开关柜和SF6气体绝缘开关柜。

主要技术参数

(1)操作机构分合闸线圈的额定电压、DC电阻和功率，储能电机的额定电压和功率；

(2)额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压；

(3)接地开关额定近峰值额定短期耐受电流、额定峰值耐受电流；

(4)断路器额定中等分断电流、额定合闸峰值电流、额定短期耐受电流、额定峰值耐受电流；

(5)柜体防护等级和数量符合国家标准。
