因为10kV是高电压，人体不能接触它。因此，如何控制这个高压开关以及如何控制它实际上是一项技术。否则，高压传输就成了空话。

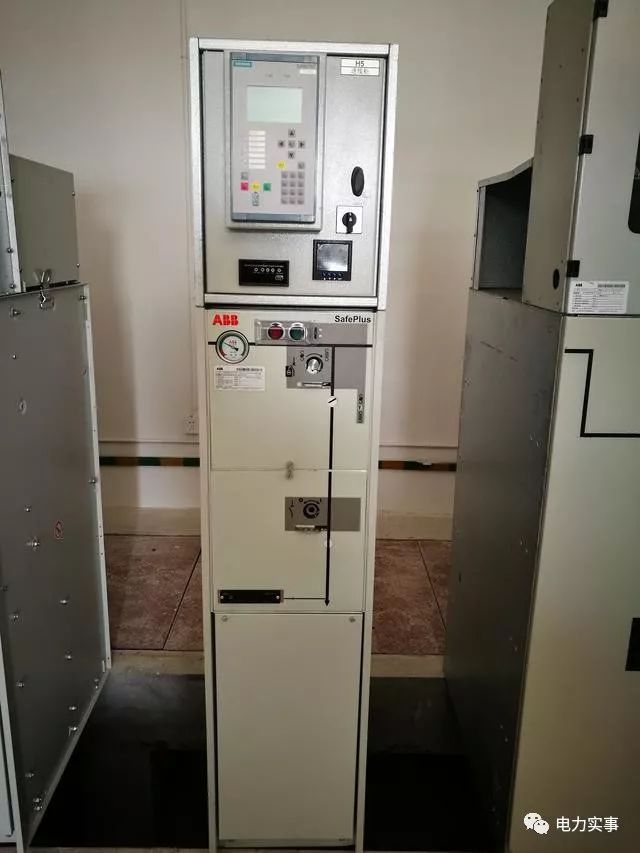

下图显示了一个典型的10kV开关，型号为ABB，开关位于机柜中间。

本地控制这个开关实际上是下图中间的两个按钮，一个红色，一个绿色。

其中，红色是开启按钮，绿色是关闭按钮。这两个按钮还会根据开关指令发光。

10kV成套开关

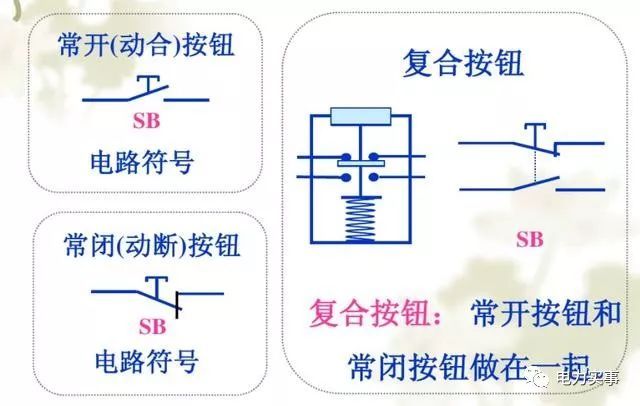

理论上，这个按钮是这样的:

按钮图标

事实上，按钮的指示和按钮后面的电路可能不是每个人都清楚。在这里，让我们谈谈它。在我们谈论它之前，让我们特别解释一下，示意图上的电显示了没有通电时的状态。

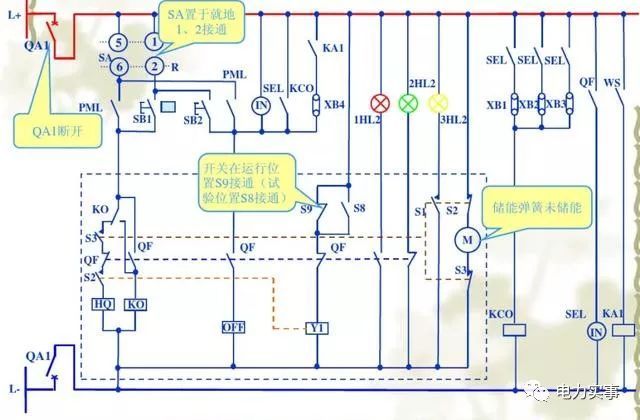

打开和关闭的初始状态

处于初始状态的电路使得操作电源的开关QA1处于断开状态。

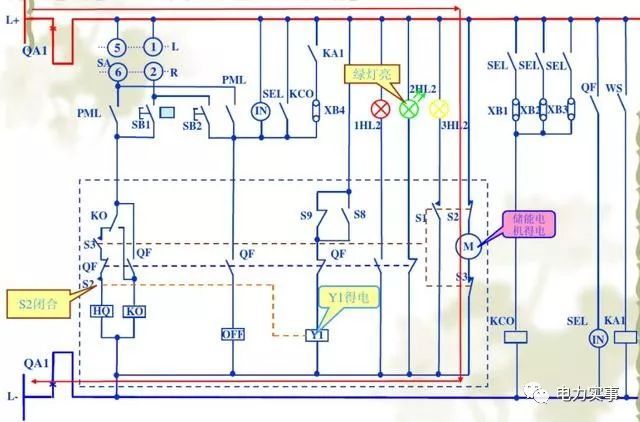

电路通电后，开关处于闭合状态。

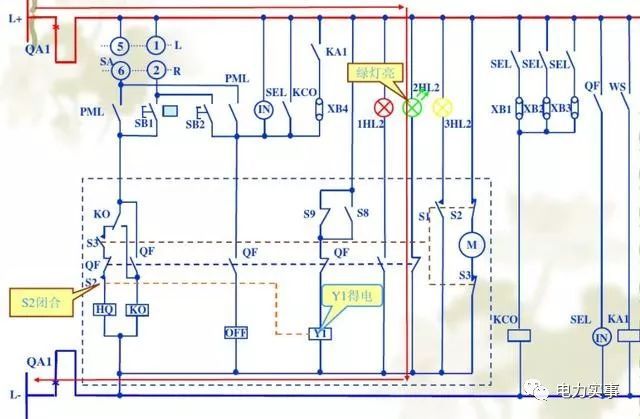

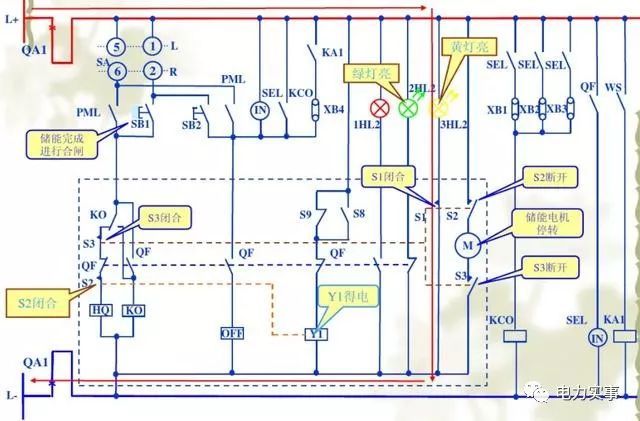

然后是能量储存，为开关的闭合做准备。

储能完成后，储能开关自动打开，可以使用合闸弹簧，储能标志或灯一般为黄色。

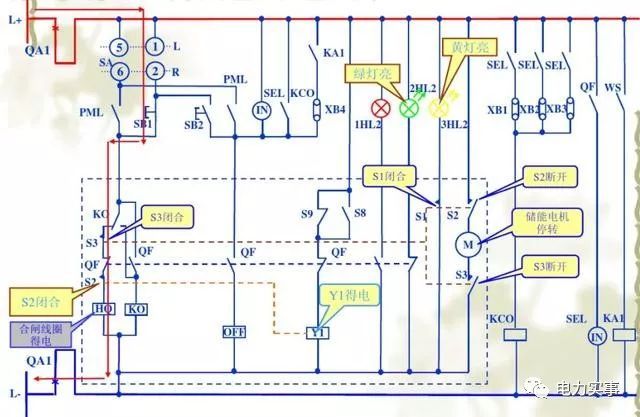

这是关闭期间的状态?？亟油ê?，电流将通过2次电击接通，并流过上图中的红线指示。HQ是闭合线圈，它将触发储能弹簧动作。同事们，断路器辅助开关的状态会随着闭合而改变。

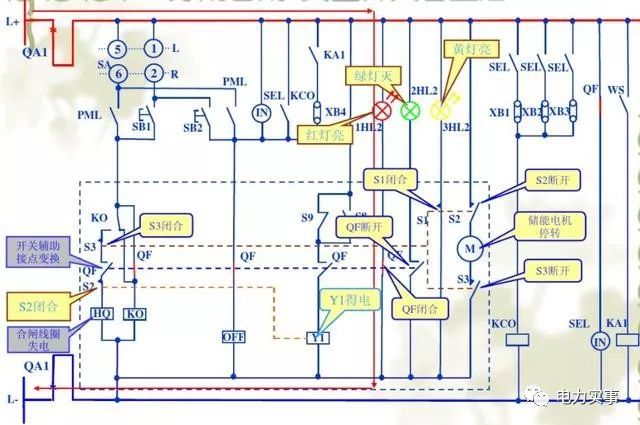

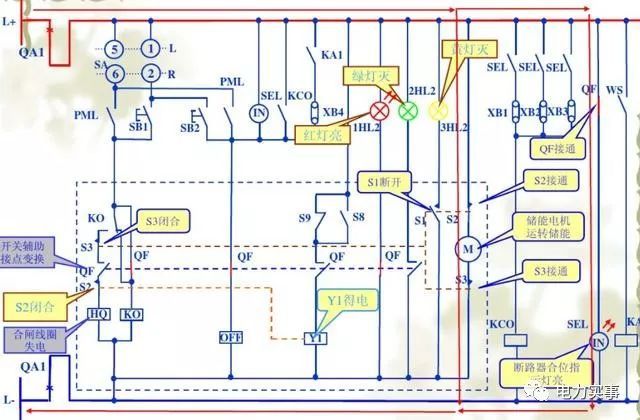

开机后，几个状态会发生变化。首先，较左侧HQ上的开关辅助触点变为开路状态，导致开关线圈断电。其次，在关闭过程中，储能弹簧释放能量，如下图所示:

这样，储能开关的s2和s3小开关再次闭合，弹簧自动储存能量用于下一次开关动作。储能完成后，储能指示灯将再次变黄。

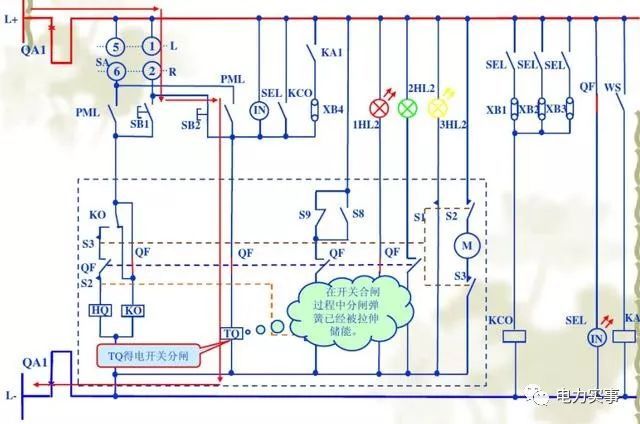

要关闭，请按上图中的绿色按钮。电路如下:

按下释放按钮，即途中的SB2，释放电路将启动。由于储能弹簧已在闭合过程中储存，按下该按钮后，释放动作将立即开始，释放过程将完成，断路器辅助开关的位置将恢复到初始状态。

怎么样，虽然是简单的开关，电路也相当复杂，实际的开关电路比刚才说的复杂得多，因为还有防跳电路、保护动作引起的跳闸电路等。
