1MSL高级抽屉式

主电路的额定隔离电压；Ac 660v

主电路的额定工作电压；Ac 380v、660v

额定频率。50Hz

母线额定工作电流:水平母线(主母线):1600、2500、3156、4000A

垂直总线(分支总线):1000A，2000A

额定短期耐受电流(1s):

水平总线(主总线):80KA

垂直总线(分支总线):50KA

保护导体:(接地主母线):48KA

中性母线(中性主母线):48KA

额定峰值耐受电流:水平母线(主母线):105，176kA

垂直总线(分支总线):105千伏安

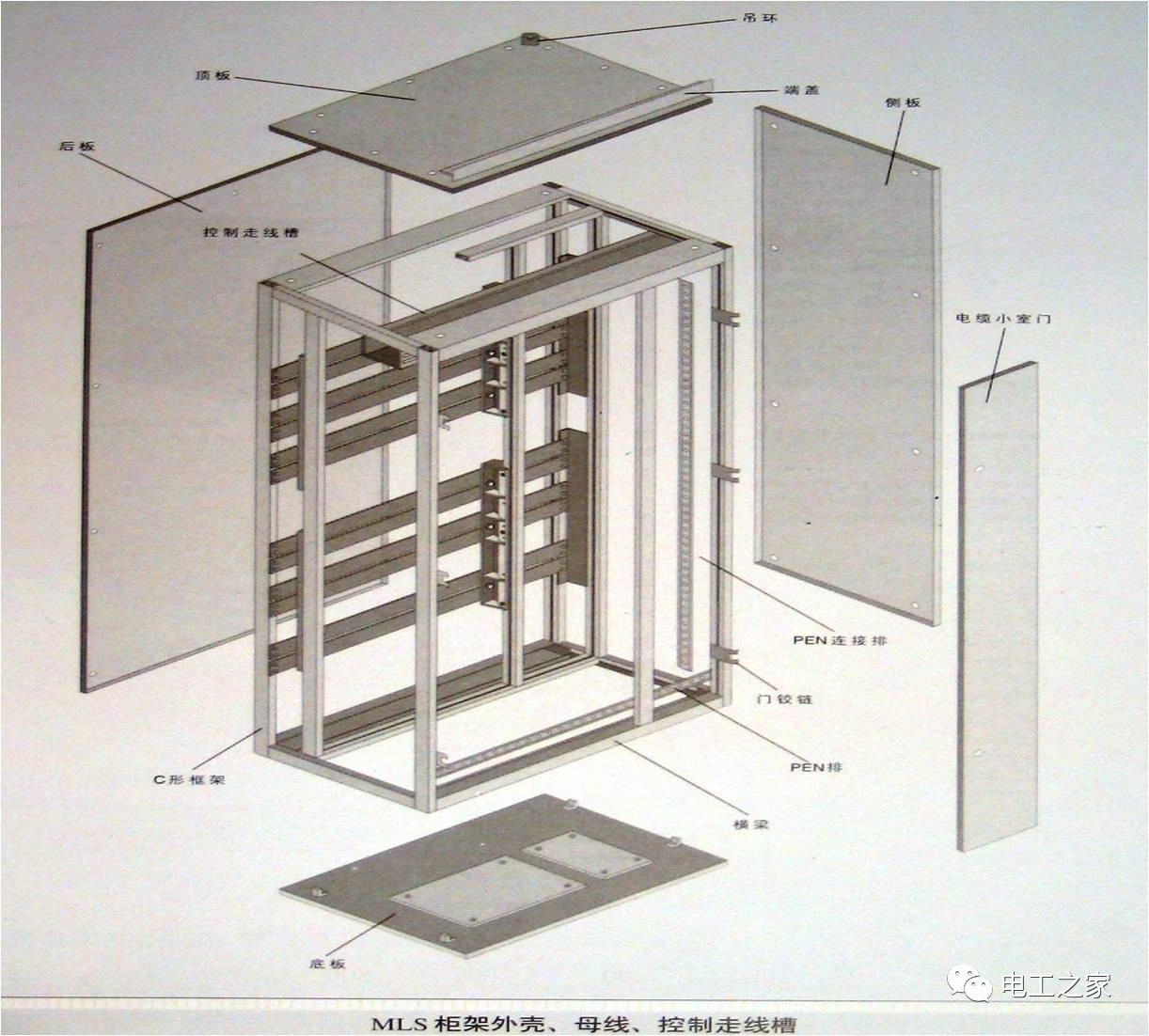

框架——框架的基本部分都有间隔25毫米的模块孔。所有框架部件都是免维护的，因为框架结构使用新技术通过自攻螺钉连接。该框架结构无需特殊工具即可组装成各种柜体。

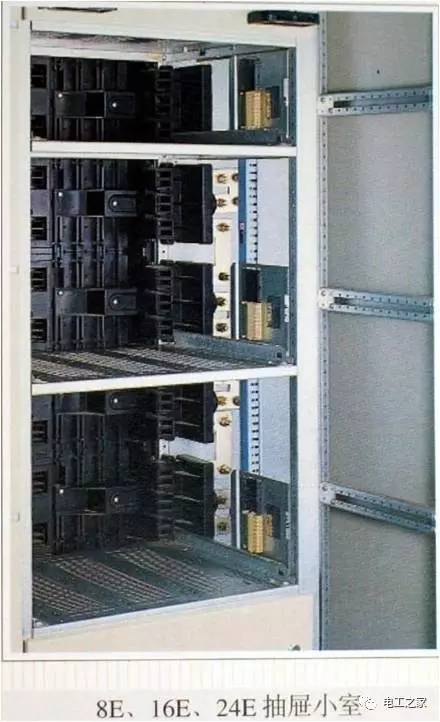

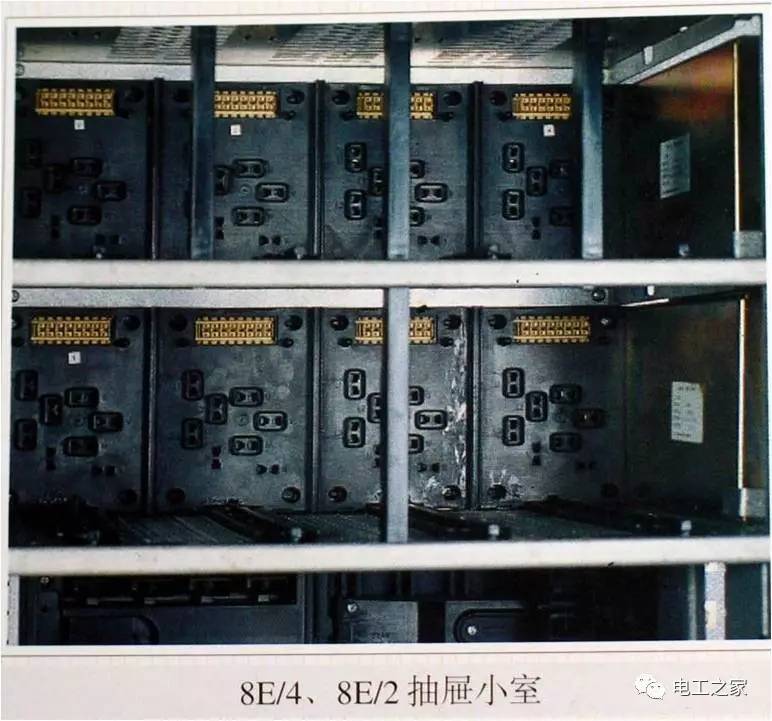

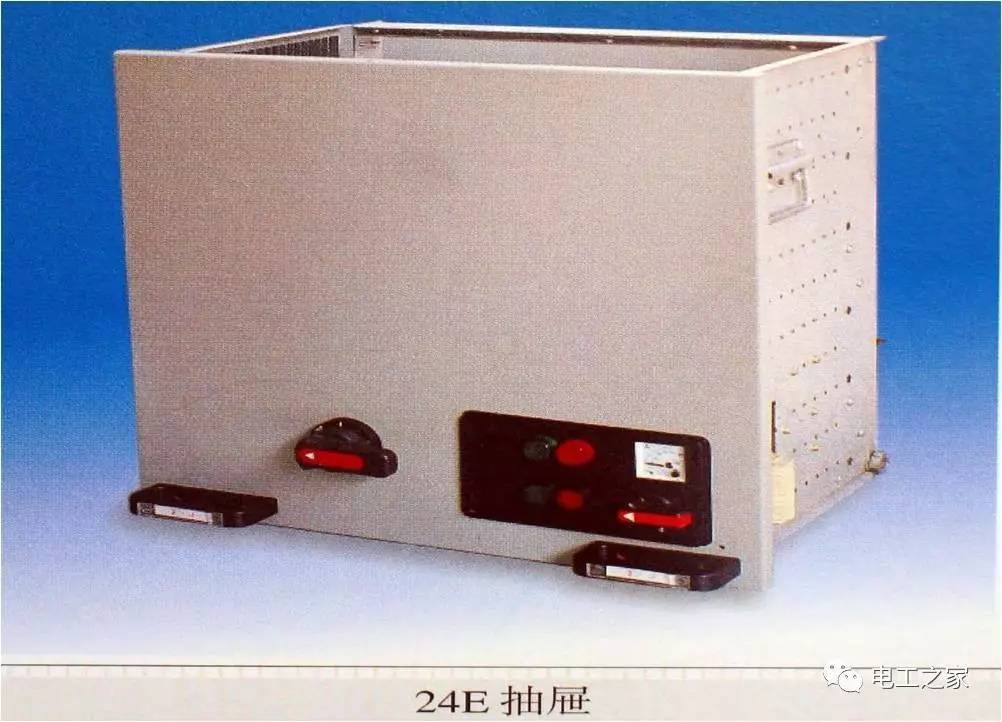

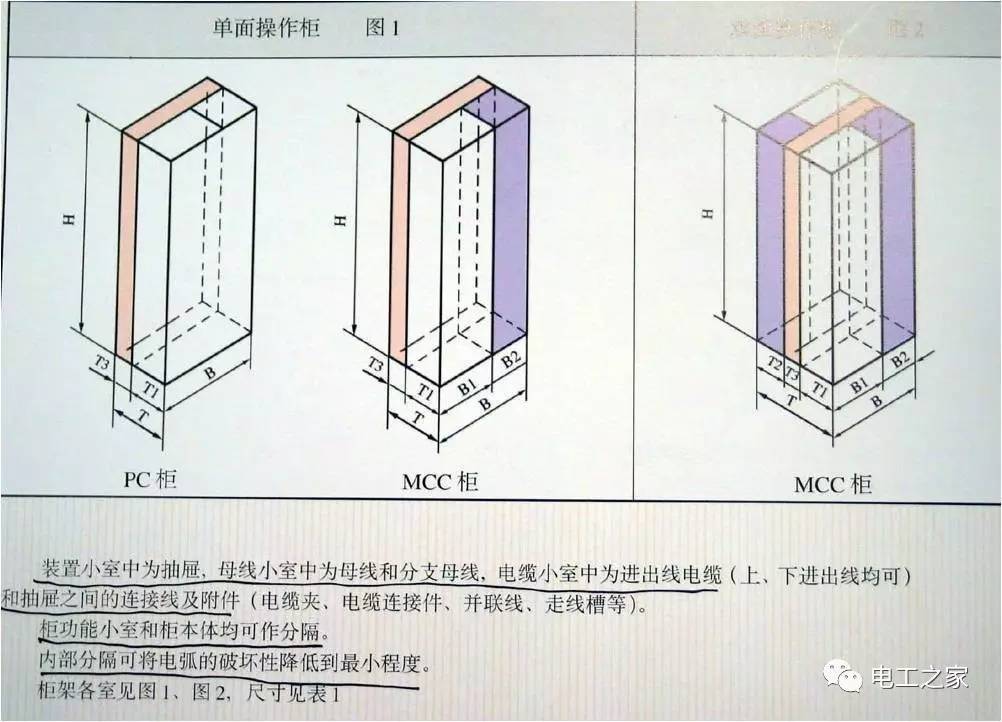

设备柜内设有抽屉，母线柜内设有母线和分支母线，电缆柜内设有进出线和油抽屉之间的连接线和附件。

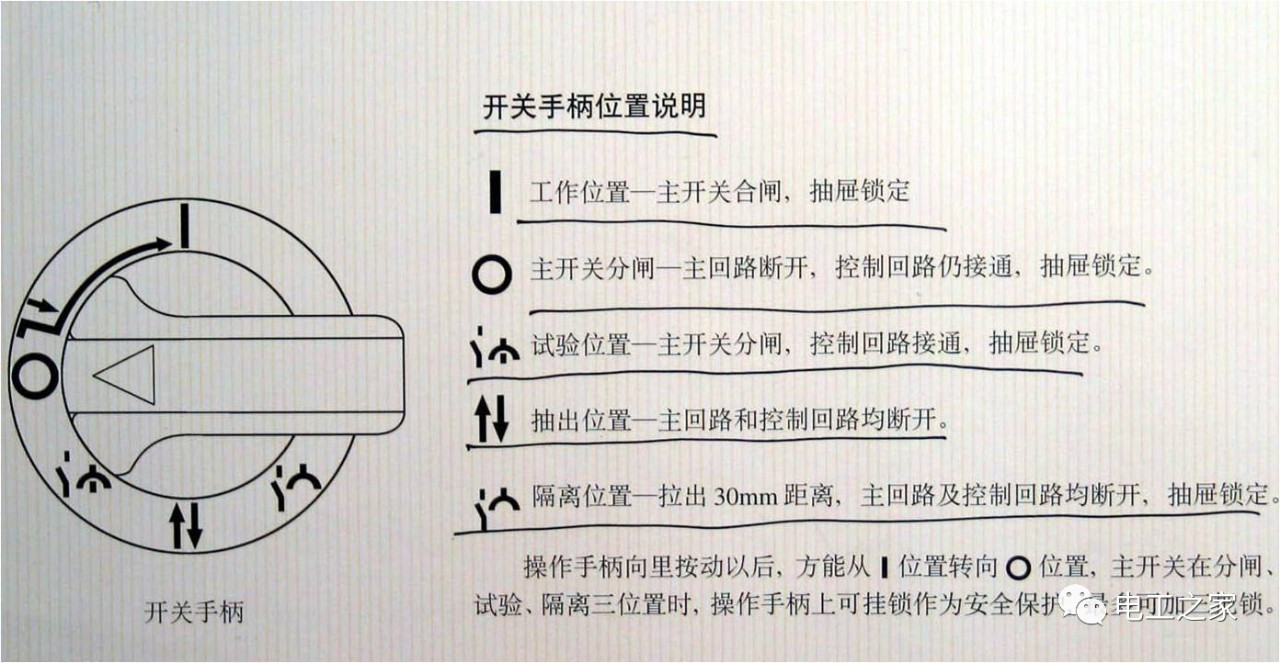

开关手柄的位置描述:

:工作位置:主开关打开，抽屉锁定；

:主开关打开，主电路断开，控制电路仍然连接，抽屉锁定；

:在测试位置，主开关关闭，控制电路接通，抽屉锁定；

:在提取位置，主电路和控制电路都断开；

:一旦在隔离位置发现30毫米的距离，主电路和控制电路断开，抽屉锁定。

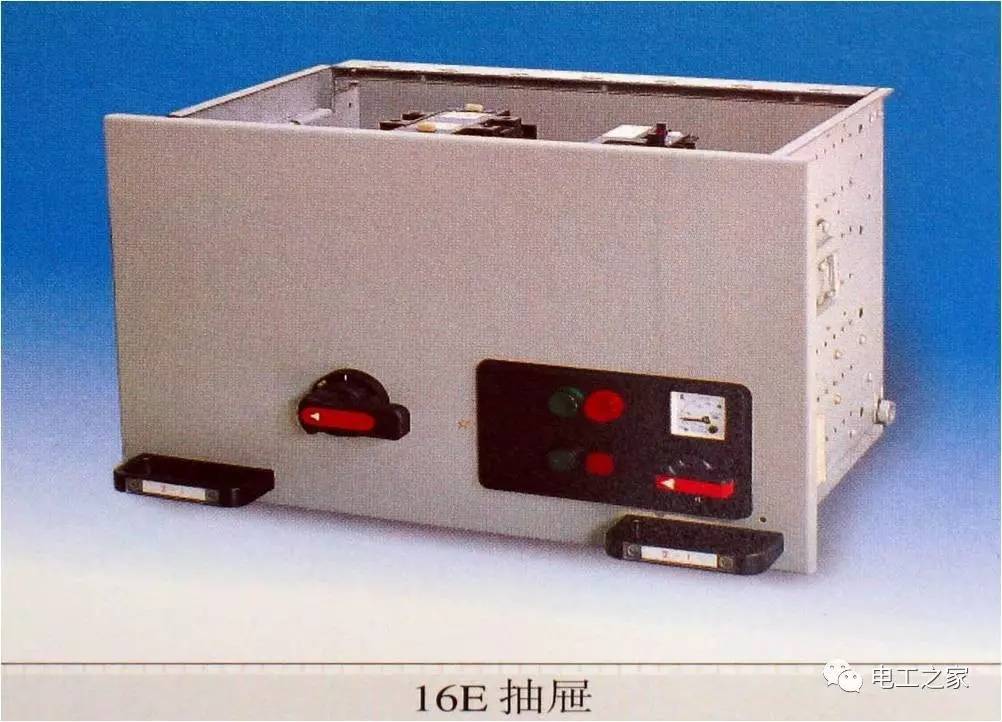

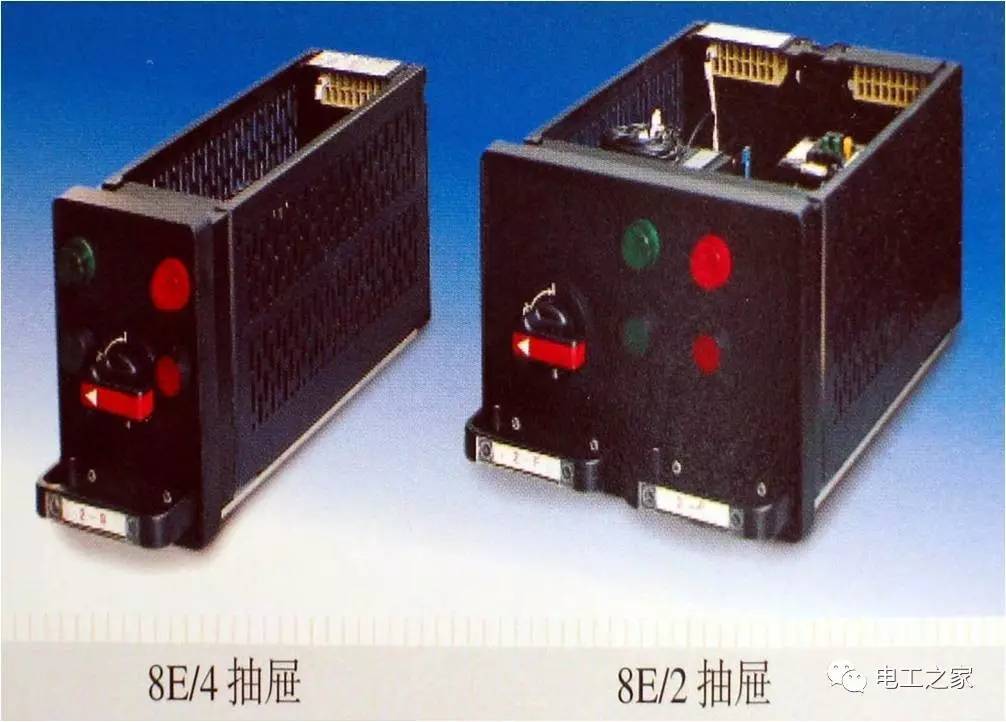

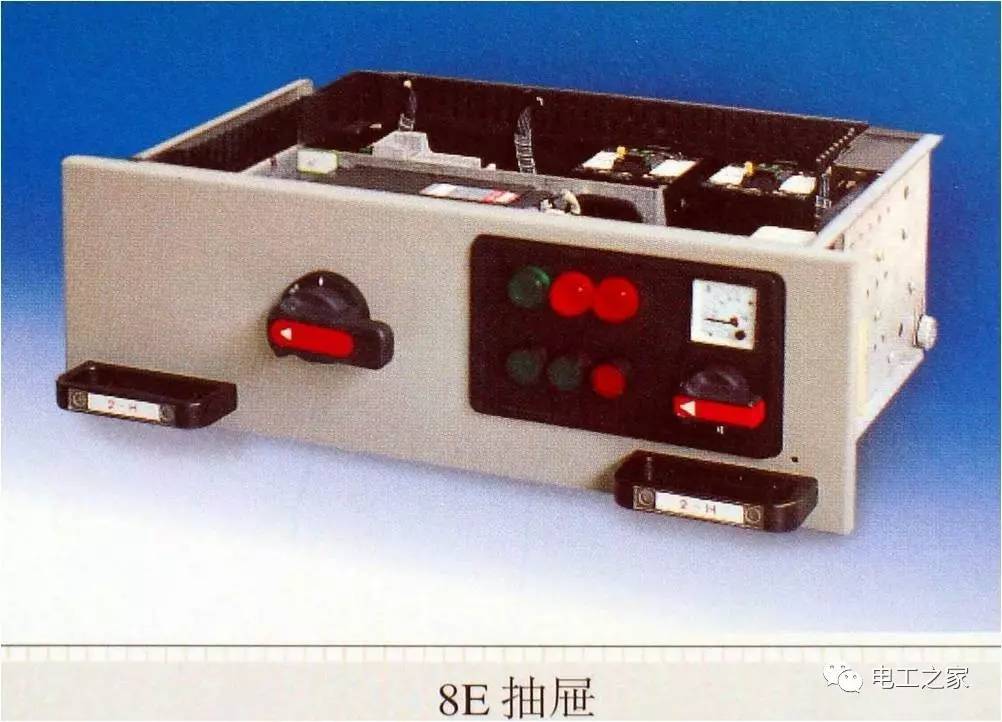

抽屉作为把手的位置描述:

:工作位置:抽屉被锁定，主开关(嗅探器开关或塑料外壳开关)可以操作(通过单独的手柄)。主开关关闭后，手柄可以转到测试位置。

:测试位置-主开关打开。控制回路已连接，抽屉已锁定。

:在提取位置，初级电路和次级电路断开；

:在隔离位置，将抽屉拉出30毫米，断开主电路和下电路。抽屉由机械联锁锁住。

电缆和控制线连接:

在抽屉的一侧，配线端子安装在配线室中，用于引出电缆和控制线与抽屉之间的连接。

进线和出线电缆及控制线布线装置布置在电缆室右侧的导轨上。

主回路中心端子位于后部，控制线端子位于前部45度处。

控制线端子的接线可以用插头弹簧或插入式线头连接。

电源端子设置在抽屉的适配器上，主电路端子小于60a。

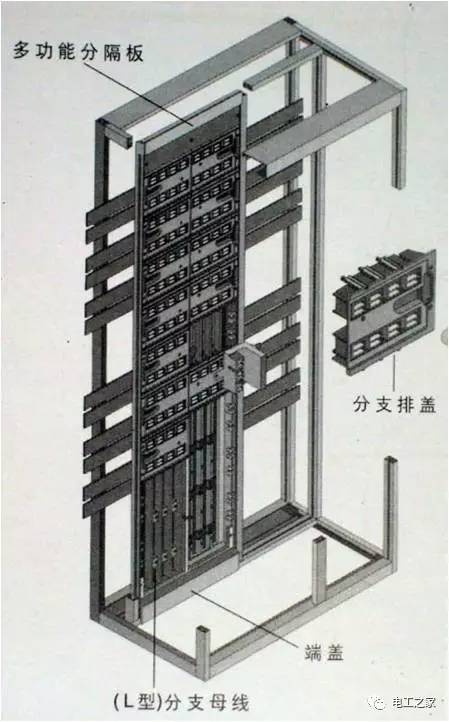

母线:

母线布置在机柜背面，可分为上下两层，上下两层分别布置双母线系统。单总线系统布置在上层或下层。二楼母线的截面尺寸可能不同。母线可以单独连接，串联或并联。根据总线电流，每相可由2或4条总线组成。背对背排列的机柜总线只能由2条总线排列。母线材料为镀锡铜母线，截面积分别为30×50、60×10和80×10(m m)。

保护线和中性线连接排:

MLS系统可配备4线或5线总线系统。除总线和分支总线外，4线系统还包括保护零线，而5线系统包括保护线和零线。

模块孔设置在P、E、N和P、R、N排，以及用于电缆连接的连接排。

线槽、电缆安装:

控制线线槽安装在机柜上方，用于布置机柜内电气设备二次回路的馈电电缆。路线可以根据拒收的宽度或运输单位进行切割。导轨安装在元件安装布线的前面，如控制源断路器等。

2.常见样式
